| ब्रांड नाम: | Tianniu |
| मॉडल नंबर: | LM12 |
| MOQ: | 1 टुकड़ा |
| Price: | negotiable |
| डिलीवरी का समय: | 3-5 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, , एल/सी, डी/ए, डी/पी |

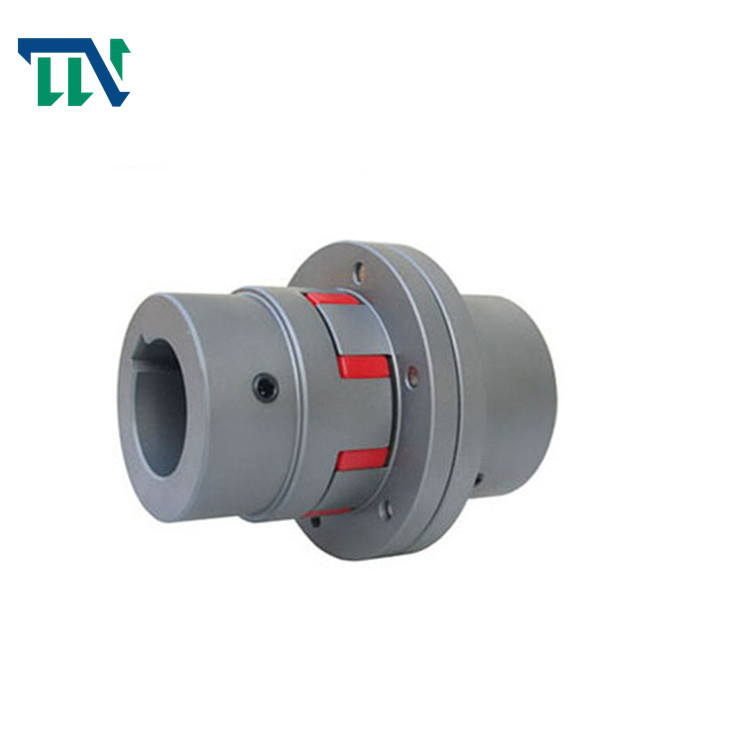

LMD12 प्लम ब्लॉसम इलास्टिक कपलिंग जॉ फ्लेक्सिबल फॉर टेक्सटाइल होस्टिंग
उत्पाद सुविधाएँ
एमएलजेड श्रृंखला क्विनकुंक्स लोचदार युग्मन के आवेदन का दायरा और प्रदर्शन विशेषताएं:
1. एमएलजेड श्रृंखला क्विनकुंक्स लोचदार युग्मन मुख्य रूप से दो उत्तल दांतों द्वारा बारीकी से जाल किया जाता है और टोक़ संचारित करने के लिए रेडियल एक्सट्रूज़न के अधीन होता है।जब दो अक्ष अपेक्षाकृत ऑफसेट होते हैं, तो लोचदार तत्व में समान लोचदार विरूपण होगा और स्वचालित मुआवजे की भूमिका निभाएगा।
2. क्विनकुंक्स लोचदार युग्मन मुख्य रूप से लगातार शुरू, आगे और रिवर्स रोटेशन, मध्यम उच्च गति, मध्यम टोक़ और उच्च विश्वसनीयता, जैसे धातु विज्ञान, खनन, पेट्रोलियम, रसायन उद्योग, उत्थापन, परिवहन, प्रकाश उद्योग, कपड़ा, के साथ काम करने वाले स्थानों के लिए उपयुक्त है। पानी पंप, पंखा, आदि। काम के माहौल का तापमान है - 35 ℃ ~ + 80 ℃, संचरण नाममात्र टोक़ 25 ~ 12500nm है, और स्वीकार्य गति 1500 ~ 15300r / मिनट है।
3. अन्य कपलिंग की तुलना में, क्विनकुंक्स इलास्टिक कपलिंग में निम्नलिखित हैं:
विशेषताएँ:
1. स्थिर और विश्वसनीय संचालन, अच्छा कंपन भिगोना, कुशनिंग और विद्युत इन्सुलेशन प्रदर्शन के साथ।
2. सरल संरचना, छोटे रेडियल आकार, हल्के वजन और जड़ता का छोटा क्षण।यह मध्यम और उच्च गति के अवसरों के लिए उपयुक्त है।
3. इसमें बड़ी अक्षीय, रेडियल और कोणीय क्षतिपूर्ति क्षमताएं हैं।
4. उच्च शक्ति पॉलीयूरेथेन लोचदार तत्व में पहनने के प्रतिरोध, तेल प्रतिरोध, बड़ी असर क्षमता, लंबी सेवा जीवन, सुरक्षा और विश्वसनीयता के फायदे हैं।
5. युग्मन को कम रखरखाव कार्यभार के साथ स्नेहन की आवश्यकता नहीं होती है, और यह लंबे समय तक लगातार काम कर सकता है
उत्पाद पैरामीटर
| प्रकार | टॉर्कःटीएन / एन · एम | आरपीएम[एन]/ आर · मिनट-1 | जनम का आकार d1,d2,dz |
ली | एल0 | डी | डी1 | प्रकार | मी/किग्रा | मैं/किग्रा·एम2 | |
| कठोरता | |||||||||||
| ए (एचए) | बी (एचडी) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| एलएमडी1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | एमटी1-ए एमटी1-बी | 1.206 | 0.00082 |
| एलएमडी2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | एमटी2-ए एमटी2-बी | 1.648 | 0.0014 |
| एलएमडी3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | एमटी3-ए एमटी3-बी | 2.357 | 0.0024 |
| एलएमडी4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | एमटी4-ए एमटी4-बी | 3.556 | 0.005 |
| एलएमडी5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | एमटी5-ए एमटी5-बी | 6.361 | 0.0135 |
| एलएमडी6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | एमटी6-ए एमटी6-बी | 10.768 | 0.0329 |
| एलएमडी7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | एमटी7-ए एमटी7-बी | 15.302 | 0.0581 |
| एलएमडी8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | एमटी8-ए एमटी8-बी | 22.717 | 0.1175 |
| एलएमडी9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | एमटी9-ए एमटी9-बी | 34.439 | 0.233 |
| एलएमडी10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | एमटी10-ए एमटी10-बी | 51.358 | 0.459 |
| एलएमडी11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | एमटी11-ए एमटी11-बी | 81.302 | 0.977 |
| एलएमडी12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | एमटी12-ए एमटी12-बी | 115.53 | 1.751 |
| एलएमडी13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | एमटी13-ए एमटी13-बी | 161.79 | 3.366 |
| एलएमडी14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | एमटी14-ए एमटी14-बी | 196.3 | 4.867 |
![]()
