उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS
मॉडल संख्या: DLY5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
DLY5 श्रृंखला औद्योगिक विद्युत चुम्बकीय ब्रेक |
भीतरी व्यास: |
75-250 मिमी |
बाहरी व्यास: 85-253 मिमी: |
85-253 मिमी |
लम्बाई: |
34.5-70.5 मिमी |
वारंटी: |
12 महीने |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
प्रकार: |
डिस्क ब्रेक |
नाम: |
DLY5 श्रृंखला औद्योगिक विद्युत चुम्बकीय ब्रेक |
भीतरी व्यास: |
75-250 मिमी |
बाहरी व्यास: 85-253 मिमी: |
85-253 मिमी |
लम्बाई: |
34.5-70.5 मिमी |
वारंटी: |
12 महीने |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
प्रकार: |
डिस्क ब्रेक |

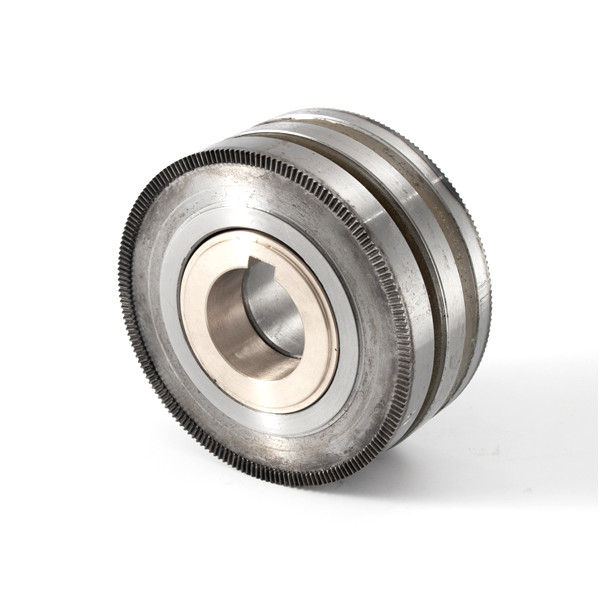

DLY5 श्रृंखला विद्युत चुम्बकीय डिस्क ब्रेक retardant दांत क्लच
उत्पाद परिचय
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, ताकि शक्ति और गति संचरण का एहसास हो सके।
Dly5 (Eze Series) जबड़े प्रकार का विद्युत चुम्बकीय क्लच स्लिप रिंग के साथ।
क्लच का मानक संचालन वोल्टेज 24 वोल्ट डीसी है। सामान्य तौर पर, स्विच, बटन, संपर्ककर्ताओं से मिलकर एक साधारण सर्किट का उपयोग करके स्वचालित और रिमोट कंट्रोल को महसूस करना आसान है।यात्रा स्विच और अन्य साधारण विद्युत घटक, ताकि यांत्रिक ट्रांसमिशन प्रणाली की गति परिवर्तन, कम्यूटेशन, स्टार्ट और पोजिशनिंग की आवश्यकताओं को पूरा किया जा सके।
क्लचों की यह श्रृंखला अंत मुखौटे पर ठीक दांतों के जुड़ाव के माध्यम से टोक़ प्रसारित करती है। इसलिए, इसी विनिर्देश के घर्षण प्लेट क्लच की तुलना में, इसकी मात्रा छोटी है,कोई घर्षण और हीटिंग नहीं, बिजली की विफलता के बाद पूर्ण पृथक्करण, नो नो लोड टॉर्क, और गीले और सूखे दोनों काम के लिए उपयुक्त हो सकता है। क्लच कठोर रूप से संयुक्त है।यह केवल कम गति की स्थिति में संयुक्त किया जा सकता हैयह उपयुक्त है यदि यह ठहराव में है या जब सापेक्ष गति सिंक्रोनस है।
क्लच निम्नलिखित परिस्थितियों में विश्वसनीय रूप से काम कर सकता है:
1परिवेश का वायु तापमान -5°C - +40°C है।
2विस्फोट के जोखिम के बिना, और कोई गैस और प्रवाहकीय धूल नहीं है जो धातु को काटे और मध्यम में इन्सुलेशन को नुकसान पहुंचाए।
3क्लच को स्नेहन तेल की स्थिति में काम करना चाहिए।
4क्लच कॉइल का वोल्टेज उतार-चढ़ाव नामित वोल्टेज का + 5% और - 15% से अधिक नहीं होना चाहिए।
5क्लच की स्थापना स्थल की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।
उत्पाद पैरामीटर
| आकार | रेडियल डिमेंशन | अक्षीय विकृति | ||||||||||||||||
| डी1 | डी2 | डी3 | डी4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-एम4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-एम5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-एम5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-एम6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-एम6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-एम8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-एम8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-एम10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-एम12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
स्थापनाः
1. क्लच को क्षैतिज या वैरियल में स्थापित किया जा सकता है, यदि यह एलेक्स नहीं लगाया गया था,
वह ड्राइविंग और ड्राइविंग शाफ्ट के बीच coaxlal डिग्री 0.05 मिमी से अधिक नहीं होना चाहिए,
और कार्य पारदर्शिता मान σ सुनिश्चित करना चाहिए।
2क्लच लगाने से पहले दोनों छोरों के दांतों को साफ करना चाहिए।
3कुंडल के ड्राइविंग और चालित भागों को अक्षीय दिशा में तय किया जाना चाहिए, इसके अक्षीय आंदोलन की अनुमति नहीं है।
