उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: CGS
मॉडल संख्या: DLY0
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
DLY0 श्रृंखला औद्योगिक विद्युत चुम्बकीय ब्रेक |
भीतरी व्यास: |
30-80 मिमी |
बाहरी व्यास: 85-253 मिमी: |
61-140 मिमी |
लम्बाई: |
19.2-35मिमी |
वारंटी: |
12 महीने |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
वजन: |
दिनांक पत्रक देखें |
नाम: |
DLY0 श्रृंखला औद्योगिक विद्युत चुम्बकीय ब्रेक |
भीतरी व्यास: |
30-80 मिमी |
बाहरी व्यास: 85-253 मिमी: |
61-140 मिमी |
लम्बाई: |
19.2-35मिमी |
वारंटी: |
12 महीने |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
वजन: |
दिनांक पत्रक देखें |

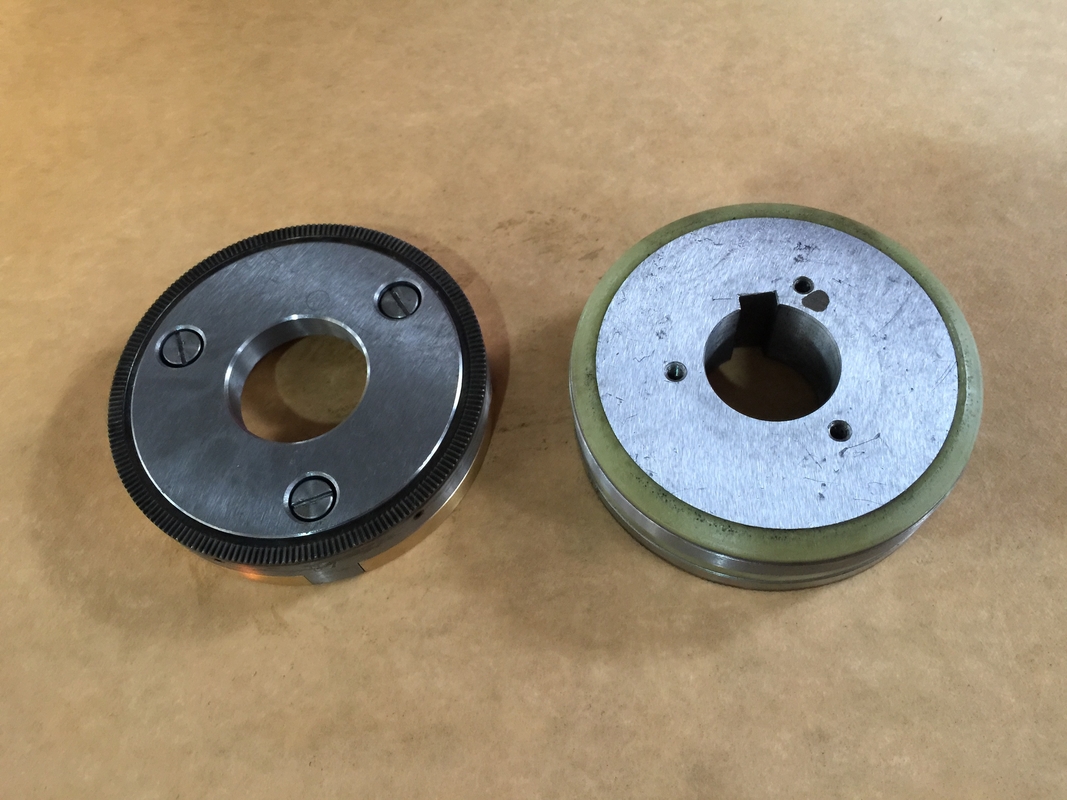

दांत बहु-डिस्क DLY0 विद्युत चुम्बकीय ब्रेक और क्लचऔद्योगिक विद्युत चुम्बकीय ब्रेक
उत्पाद परिचय
1मुख्य उद्देश्य
दांतों में एम्बेडेड विद्युत चुम्बकीय क्लच का उपयोग मुख्य रूप से यांत्रिक ट्रांसमिशन सिस्टम में किया जाता है।यह संचालित भाग और संचालित भाग के संयोजन का एहसास कर सकते हैं जब संचालित और संचालित भागों की सापेक्ष गति कम या शून्य हैव्यापक रूप से धातु प्रसंस्करण मशीनरी, धातु धातु रोलिंग मिल, पैकेजिंग मशीनरी, चिकित्सा मशीनरी, खाद्य प्रसंस्करण मशीनरी में इस्तेमाल किया,कपड़ा मुद्रण और रंगाई के लिए मशीनरी, परिशुद्धता मशीन उपकरण उद्योग।
2, क्लच निम्नलिखित परिस्थितियों में विश्वसनीयता से काम कर सकता है
क्लच की स्थापना स्थल की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए;
परिवेश का तापमानः - 5 °C ~ + 40 °C;
आसपास के वातावरण में कोई विस्फोट खतरा नहीं है, और धातु को क्षय करने और इन्सुलेशन को क्षति पहुंचाने के लिए पर्याप्त गैस और प्रवाहकीय धूल नहीं है;
क्लच कॉइल का वोल्टेज उतार-चढ़ाव नामित वोल्टेज का + 5% और - 15% से अधिक नहीं होना चाहिए;
क्लच स्नेहन के साथ और बिना काम कर सकता है।
3, स्थापना
★ क्लच को क्षैतिज या ऊर्ध्वाधर स्थापित किया जा सकता है। शाफ्ट पर स्थापित क्लच को ड्राइविंग शाफ्ट और ड्राइविंग शाफ्ट के बीच समाक्षीयता को 0 से अधिक नहीं रखना चाहिए।05 मिमी और कार्य रिक्ति सुनिश्चित δ मूल्य.
★ क्लच की स्थापना से पहले दोनों छोरों पर सतह के दांतों को साफ किया जाना चाहिए।
★ क्लच के ड्राइविंग और ड्राइव किए जाने वाले भागों को अक्षीय गति के बिना अक्षीय रूप से तय किया जाना चाहिए।
उत्पाद पैरामीटर
| आईजेई | रेडियल डिमेंशन | अक्षीय विकृति | |||||||||||||||
| डी1 | डी2 | डी3 | D | d | b | Φ | h | e | एम | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-एम4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-एम4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-एम4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-एम4-10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-एम5-10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-एम5-10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-एम6-10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
घुड़सवार:
