उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएस श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |
जीएस सिंगल डायाफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डायाफ्राम पेंच युग्मन |
जनम का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
जीएस सिंगल डायाफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डायाफ्राम पेंच युग्मन |
जनम का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |

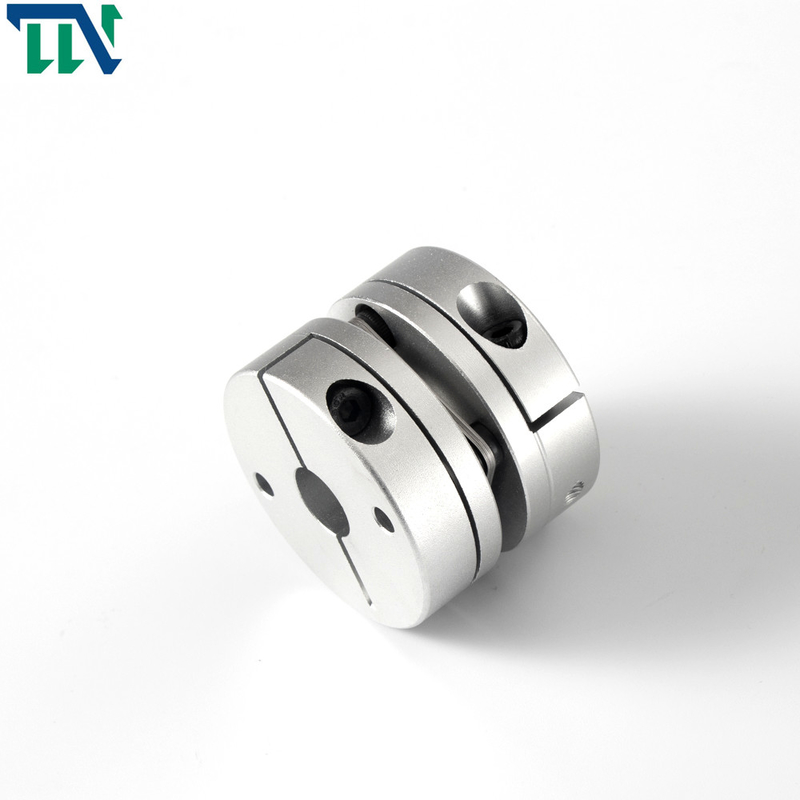

सर्वो मोटर के लिए एल्यूमिनियम मिश्र धातु एकल डायाफ्राम क्लैंपिंग युग्मन
उत्पाद सुविधाएँ
डायफ्राम (स्टेनलेस स्टील शीट) के कई समूह बोल्ट के साथ बारी-बारी से दो आधे कपलिंग से जुड़े होते हैं।डायाफ्राम का प्रत्येक समूह कई टुकड़ों को ओवरलैप करके बनता है।डायफ्राम को कनेक्टिंग रॉड टाइप और पूरे टुकड़ों में अलग-अलग आकार में बांटा गया है।डायाफ्राम युग्मन डायाफ्राम के लोचदार विरूपण द्वारा दो जुड़े शाफ्ट के सापेक्ष विस्थापन की भरपाई करता है।यह तेल चिकनाई के बिना एक उच्च प्रदर्शन धातु मजबूत तत्व लचीला युग्मन है।इसमें कॉम्पैक्ट संरचना, उच्च शक्ति, लंबी सेवा जीवन, कोई रोटेशन क्लीयरेंस नहीं है, और तापमान और तेल प्रदूषण से प्रभावित नहीं है।इसमें एसिड प्रतिरोध, क्षार प्रतिरोध और विरोधी जंग की विशेषताएं हैं।यह उच्च तापमान, उच्च गति और संक्षारक माध्यम काम करने की स्थिति में शाफ्ट संचरण के लिए उपयुक्त है
> उच्च टोक़ कठोरता, शाफ्ट के रोटेशन को सटीक रूप से नियंत्रित कर सकती है, उच्च परिशुद्धता नियंत्रण कर सकती है
> सर्वो और स्टेपिंग मोटर के लिए डिज़ाइन किया गया
> शाफ्ट और आस्तीन कनेक्शन के बीच कोई अंतर नहीं, सकारात्मक और नकारात्मक रोटेशन के लिए सामान्य
> कम जड़ता, उच्च गति संचालन के लिए उपयुक्त
> डायाफ्राम उत्कृष्ट थकान प्रतिरोध के साथ स्प्रिंग स्टील से बना है
> कीवे डिज़ाइन के साथ, पोजिशनिंग स्क्रू बन्धन तरीका
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एस | एफ | एम | कस पेंच टोक़ |
| (एनएम) | ||||||||
| जीएस-19X20 | 3,4,5,6,6.35,7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | एम2.5 | 1 |
| जीएस-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | एम3 | 1.5 |
| जीएस-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | एम3 | 1.5 |
| जीएस-34X32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | एम 4 | 2.5 |
| जीएस-39X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | एम 4 | 2.5 |
| जीएस-44X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | एम 4 | 2.5 |
| जीएस-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | एम5 | 7 |
| जीएस-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | एम5 | 7 |
| जीएस-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | एम6 | 12 |
| जीएस-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ | स्वीकार्य विलक्षणता | स्वीकार्य विक्षेपण कोण | स्वीकार्य अक्षीय विचलन | अधिकतम गति | स्थैतिक मरोड़ कठोरता | निष्क्रियता के पल | शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन |
| (एनएम)* | (मिमी)* | (डिग्री)* | (मिमी)* | आरपीएम | (एनएम/रेड) | (किलोग्राम एम2) | (जी) | ||||
| जीएस-19X20 | 1 | 0.1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एसयूएस 3 0 4 स्प्रिंग स्टील | एनोडाइजिंग उपचार | 1 1 |
| जीएस-26X26 | 1.5 | 0.1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| जीएस-32x28 | 2 | 0.1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| जीएस-34X32 | 3 | 0.1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| जीएस-39X34.5 | 6 | 0.1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| जीएस-44X34.5 | 9 | 0.1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| जीएस-55X46 | 18 | 0.1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| जीएस-56X45 | 25 | 0.1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| जीएस-68X53 | 60 | 0.1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| जीएस-82X68 | 100 | 0.1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
