उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएलडी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |

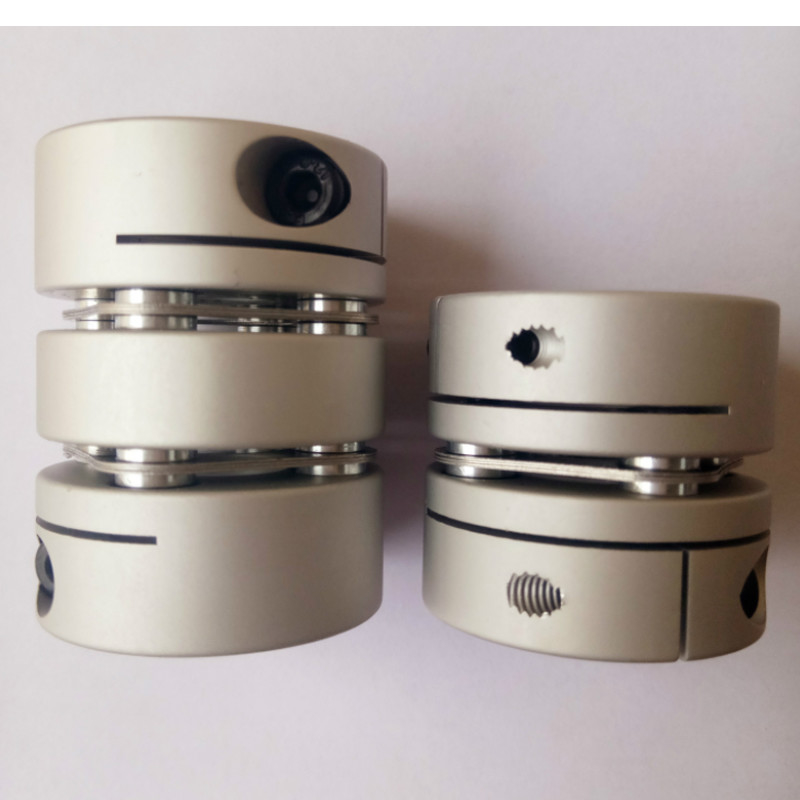

GLD एल्यूमीनियम मिश्र धातु लघु डबल डायाफ्राम क्लैंपिंग युग्मन |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
सिंगल स्टेप डबल डायाफ्राम क्लैंप टाइप |
जनम का आकार: |
19-82mm |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
GLD एल्यूमीनियम मिश्र धातु लघु डबल डायाफ्राम क्लैंपिंग युग्मन |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
सिंगल स्टेप डबल डायाफ्राम क्लैंप टाइप |
जनम का आकार: |
19-82mm |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पाद सुविधाएँ
डायाफ्राम कपलिंग की विशेषताएं
1. संरचना सरल है, मात्रा छोटी है और जुदा करना सुविधाजनक है।मध्यवर्ती शाफ्ट प्रकार संरचना के डायाफ्राम युग्मन को मशीन को स्थानांतरित किए बिना अलग किया जा सकता है;
2. धातु डायाफ्राम युग्मन बड़ा टोक़ संचारित कर सकता है, दो शाफ्ट स्थापित होने पर उत्पन्न कोण, अक्षीय और रेडियल विचलन को प्रभावी ढंग से अवशोषित कर सकता है, इसमें उच्च परिशुद्धता और शून्य निकासी की विशेषताएं होती हैं, और उच्च परिशुद्धता संचरण अवसरों में व्यापक रूप से उपयोग की जाती है, जैसे सटीक इलेक्ट्रॉनिक विनिर्माण उपकरण;
3. डायाफ्राम युग्मन में उच्च टोक़ कठोरता की विशेषताएं होती हैं और अक्सर उच्च टोक़ और उच्च गति गति में उपयोग की जाती है, जैसे उच्च गति वाली ट्रेनों के लिए ऊर्जा उपकरण के आउटपुट घटक;
4. उच्च तापमान प्रतिरोध, एसिड और क्षार संक्षारण प्रतिरोध, उच्च तापमान और कठोर वातावरण में उपयोग किया जा सकता है, और उपकरण संचालन के दौरान सदमे और कंपन का प्रभावी ढंग से विरोध कर सकता है।
> उच्च टोक़ कठोरता, शाफ्ट के रोटेशन को सटीक रूप से नियंत्रित कर सकती है, उच्च परिशुद्धता नियंत्रण कर सकती है
> सर्वो और स्टेपिंग मोटर के लिए डिज़ाइन किया गया
> शाफ्ट और आस्तीन कनेक्शन के बीच कोई अंतर नहीं, सकारात्मक और नकारात्मक रोटेशन के लिए सामान्य
> कम जड़ता, उच्च गति संचालन के लिए उपयुक्त
> डायाफ्राम उत्कृष्ट थकान प्रतिरोध के साथ स्प्रिंग स्टील से बना है
> क्लैंपिंग स्क्रू की बन्धन विधि
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | डी3 | एस | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएलडी-19X24.5 | 3,4,5,6,6.35,7,8 | 19 | 24.5 | 91 | 2.7 | 9 | 1.8 | 3.3 | एम2.5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 30 | 1165 | 3.6 | 12.5 | 2.6 | 3.9 | एम3 | 1.5 |
| GLD-32X38 | 6,6.35,7,8,9,9,9.525,10,12,12.7,14,15 | 32 | 38 | 1225 | 6.5 | 15 | 3.5 | 3.85 | एम3 | 1.5 |
| जीएलडी-34X38 | 6,6.35,7,8,9,9.525,10,11,12,12.7,14,15 | 34 | 38 | 1225 | 6.5 | 16 | 3.5 | 3.85 | एम3 | 1.5 |
| GLD-39X47 | 6,8,9,9.525,10,11,12.7,14,15,16,17,18,19 | 39 | 47 | 149 | 8.5 | 19.3 | 4.5 | 5 | एम 4 | 2.5 |
| GLD-44X47 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 47 | 149 | 8.1 | 22.5 | 4.5 | 5 | एम 4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 57 | 19.75 | 6.5 | 32.5 | 5.5 | 6.4 | एम5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | 68 | 68 | 2335 | 8.7 | 38.3 | 6.3 | 7.7 | एम6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 87 | 30 | 1 1 | 45.5 | 8 | 9.7 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएलडी-19X24.5 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 8.19x10-4 | 170 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एसयूएस304 लचीला इस्पात |
एनोडाइजिंग उपचार | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ± 0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| जीएलडी-34X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0.55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
