उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीबी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |

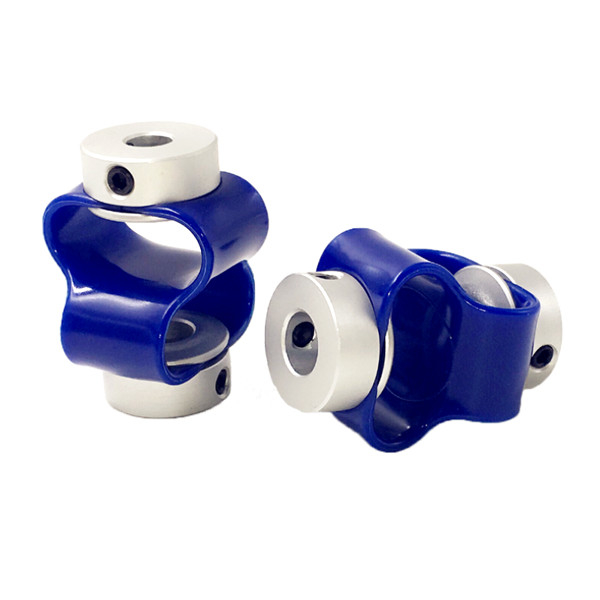

जीबी 8 फ़ॉन्ट्स एनकोडर-विशिष्ट |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
8 फ़ॉन्ट्स एनकोडर-विशिष्ट |
जनम का आकार: |
34-82 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
जीबी 8 फ़ॉन्ट्स एनकोडर-विशिष्ट |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
8 फ़ॉन्ट्स एनकोडर-विशिष्ट |
जनम का आकार: |
34-82 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पाद सुविधाएँ
धातु डायाफ्राम युग्मन: सर्वो मोटर, एन्कोडर, ग्रहीय रेड्यूसर, बॉल स्क्रू, कंप्रेसर, मिक्सर, पेपरमेकिंग मशीनरी, रोबोट और अन्य यांत्रिक उपकरणों के लिए उपयुक्त।बेर खिलना युग्मन: एन्कोडर, सर्वो सिस्टम, मोटर स्पिंडल ड्राइव, पैकेजिंग मशीनरी, मशीन टूल ड्राइव, पंप और अन्य मशीनरी के लिए उपयुक्त।धौंकनी युग्मन: एन्कोडर, सीएनसी मशीन टूल, पोजिशनिंग सिस्टम, बॉल स्क्रू, इंडेक्सिंग प्लेट और ग्रहीय गियर रेड्यूसर के लिए उपयुक्त।स्प्रिंग कपलिंग: रोटरी एनकोडर, स्टेपिंग मोटर, स्क्रू रॉड आदि के लिए उपयुक्त। समानांतर कपलिंग: स्टेपिंग मोटर, एनकोडर, स्क्रू रॉड आदि के कनेक्शन के लिए उपयुक्त। क्रॉस स्लाइडर कपलिंग: टैकोमीटर, एनकोडर, स्क्रू रॉड, मशीन टूल के लिए उपयुक्त और अन्य मशीनरी।यूनिवर्सल युग्मन, कठोर युग्मन।
>एनकोडर के लिए डिज़ाइन किया गया
>अच्छा लचीलापन, तोड़ना आसान नहीं
> इलास्टोमेर पॉलीयुरेथेन से बना होता है, जो तेल और ऑक्सीकरण के लिए प्रतिरोधी होता है
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एल.पी. | एस | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीबी-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | एम3 | 0.7 |
| जीबी-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | एम3 | 0.7 |
| जीबी-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | एम 4 | 1.7 |
| जीबी-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | एम 4 | 1.7 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीबी-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीयू |
एनोडाइजिंग उपचार |
8 |
| जीबी-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| जीबी-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| जीबी-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
