उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएसटीएस सीरीज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |
जीएस सिंगल डायाफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डायाफ्राम पेंच युग्मन |
जनम का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
जीएस सिंगल डायाफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डायाफ्राम पेंच युग्मन |
जनम का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |

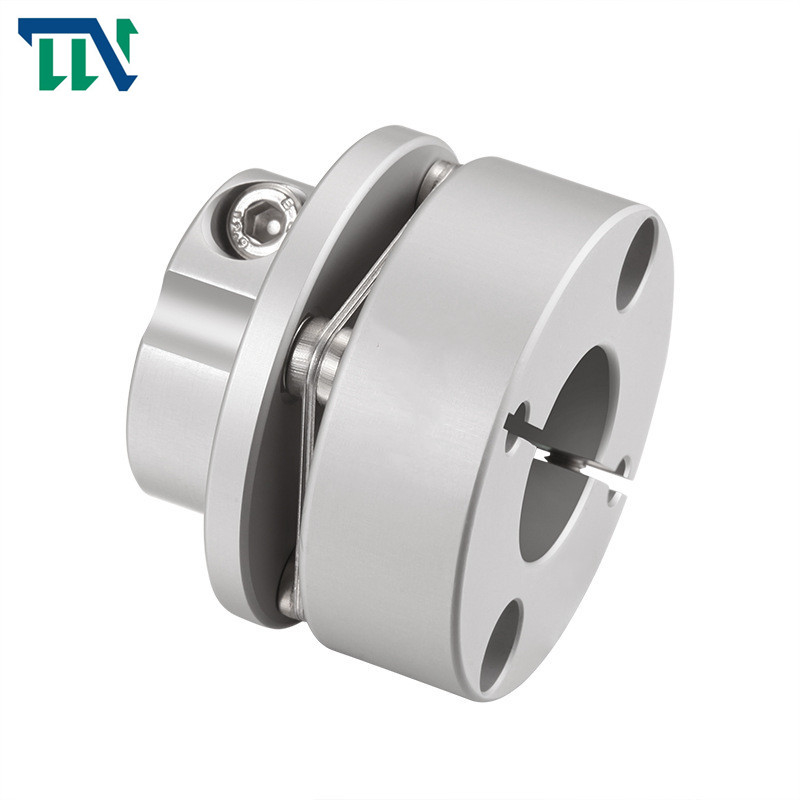

GSTS एल्यूमिनियम मिश्र धातु एकल चरण एकल डायाफ्राम क्लैंप प्रकार युग्मन:
उत्पाद सुविधाएँ
स्नेहन और नियमित रखरखाव के बिना एकल डायाफ्राम एन्कोडर शाफ्ट युग्मन या वसंत शाफ्ट युग्मन;युग्मन राज्य को बिना जुदा किए पता लगाया जा सकता है;इसके अलावा, उपकरण के संचालन के दौरान, डायाफ्राम, उच्च टोरसोनियल कठोरता, शून्य रोटेशन की जांच के लिए स्ट्रोब लाइट का उपयोग किया जा सकता है;यदि स्थापना सटीक है, तो जीवन के लिए युग्मन क्षतिग्रस्त नहीं होगा, अनंत लंबा जीवन;कोई पहनने वाले हिस्से नहीं, लेकिन सभी प्रकार की कठोर कामकाजी परिस्थितियों में उपयोग किया जाता है;यदि ऑफसेट त्रुटि परिभाषित सीमा के भीतर है, तो युग्मन का जीवन उपकरण के समान ही होगा;सुपर टॉर्क सेफ ऑपरेशन डिज़ाइन, पीक टॉर्क रेटेड टॉर्क का 2 गुना है।
यह ध्यान देने योग्य है कि डायाफ्राम युग्मन की मजबूत कठोरता के कारण, यदि उपकरण स्थापित होने पर दो शाफ्ट के बीच विचलन बहुत बड़ा है, तो डायाफ्राम युग्मन शाफ्ट पर जोर असर पर एक बड़ा अक्षीय तनाव उत्पन्न करेगा।इसलिए, डायाफ्राम युग्मन के आवेदन के लिए, विशेष रूप से उच्च गति के अवसरों में, डायाफ्राम समूह को निश्चित मार्गदर्शन और स्थिति क्षमता बनाने के लिए बहुत महत्वपूर्ण है।
डायाफ्राम युग्मन उच्च तापमान, उच्च गति और संक्षारक माध्यम काम करने की स्थिति, जैसे पानी पंप (विशेष रूप से उच्च शक्ति, रासायनिक पंप), प्रशंसकों, कंप्रेसर, हाइड्रोलिक मशीनरी, पेट्रोलियम मशीनरी, प्रिंटिंग मशीनरी, कपड़ा मशीनरी, रसायन में ट्रांसमिशन शाफ्टिंग के लिए उपयुक्त है। मशीनरी, खनन मशीनरी, धातुकर्म मशीनरी, विमानन (हेलीकॉप्टर), नौसेना हाई-स्पीड पावर ट्रांसमिशन सिस्टम, स्टीम टर्बाइन, पिस्टन पावर मैकेनिकल ट्रांसमिशन सिस्टम, क्रॉलर वाहन, और जनरेटर सेट हाई-स्पीड, हाई-पावर मैकेनिकल ट्रांसमिशन सिस्टम, गतिशील संतुलन के माध्यम से बाद में हाई-स्पीड ट्रांसमिशन शाफ्टिंग के लिए आवेदन करना अधिक सामान्य हो गया है।
गियर युग्मन की तुलना में, डायाफ्राम युग्मन में कोई सापेक्ष स्लाइडिंग नहीं होती है, स्नेहन, सीलिंग, शोर की आवश्यकता नहीं होती है, मूल रूप से रखरखाव की आवश्यकता नहीं होती है, निर्माण करना आसान होता है, और आंशिक रूप से गियर युग्मन को प्रतिस्थापित कर सकता है।दुनिया के औद्योगिक देशों में डायाफ्राम कपलिंग का व्यापक रूप से उपयोग किया गया है।मेरे देश में, मशीनरी उद्योग मानकों को नए उद्योग मानकों के लिए तैयार और संशोधित किया गया है: JB/T 9147-1999 (ZB/T J19022-90 की जगह) टॉर्क के बीच युग्मन संबंध।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1 | सामान्य बोर व्यास d2 | डी | नहीं | ली | LF1 | वामो | एस | एम | कस पेंच टोक़ (एनएम) |
||
| सबसे छोटा | ज्यादा से ज्यादा | सबसे छोटा | ज्यादा से ज्यादा | |||||||||
| जीएसटीएस-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | एम3 | 1.5 |
| जीएसटीएस-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | एम 4 | 2.5 |
| जीएसटीएस-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | एम 4 | 2.5 |
| जीएसटीएस-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | एम5 | 7 |
| जीएसटीएस-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | एम6 | 12 |
| जीएसटीएस-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएसटीएस-34x29.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एसयूएस 3 0 4 स्प्रिंग स्टील | एनोडाइजिंग उपचार | 38 |
| जीएसटीएस-39x34.5 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 69 | |||
| जीएसटीएस-44x34.5 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 84 | |||
| जीएसटीएस-56x45.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| जीएसटीएस-68x53.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| जीएसटीएस-82x68.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 598 |
