उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीडब्ल्यू श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |

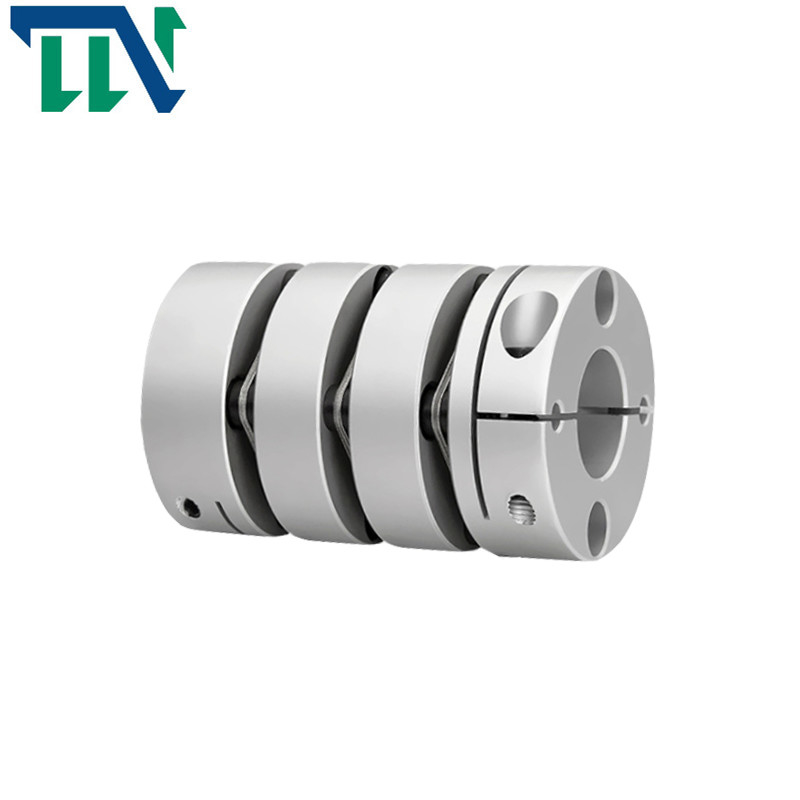

GW एल्यूमीनियम मिश्र धातु तीन डायाफ्राम क्लैंपिंग युग्मन |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
तीन डायाफ्राम क्लैंपिंग युग्मन |
छिद्र का आकार: |
19-82mm |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
GW एल्यूमीनियम मिश्र धातु तीन डायाफ्राम क्लैंपिंग युग्मन |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
तीन डायाफ्राम क्लैंपिंग युग्मन |
छिद्र का आकार: |
19-82mm |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पाद सुविधाएँ
> उच्च टोक़ कठोरता, शाफ्ट के रोटेशन को सटीक रूप से नियंत्रित कर सकती है, उच्च परिशुद्धता नियंत्रण कर सकती है
> लंबा डिजाइन रेडियल, कोणीय और अक्षीय विचलन को अधिक प्रभावी ढंग से क्षतिपूर्ति कर सकता है
> सर्वो और स्टेपिंग मोटर के लिए डिज़ाइन किया गया
> शाफ्ट और आस्तीन कनेक्शन के बीच कोई अंतर नहीं, सकारात्मक और नकारात्मक रोटेशन के लिए सामान्य
> कम जड़ता, उच्च गति संचालन के लिए उपयुक्त
> डायाफ्राम उत्कृष्ट थकान प्रतिरोध के साथ स्प्रिंग स्टील से बना है
> क्लैंपिंग स्क्रू की बन्धन विधि
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | डी3 | एस | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीडब्ल्यू-19X34 | 3,4,5,6,6.35,7,8 | 19 | 34 | 9.1 | 5.2 | 9 | 1.8 | 3.3 | एम2.5 | 1 |
| GW-26X44.5 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 44.5 | 11.65 | 6.5 | 12.5 | 2.6 | 3.9 | एम3 | 1.5 |
| जीडब्ल्यू-32X54 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 54 | 12.25 | 9.5 | 15 | 3.5 | 3.85 | एम3 | 1.5 |
| जीडब्ल्यू-34X58 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 58 | 14.25 | 9.5 | 16 | 3.5 | 4.85 | एम 4 | 2.5 |
| जीडब्ल्यू-39X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65.5 | 14.9 | 11.2 | 19.3 | 4.5 | 5 | एम 4 | 2.5 |
| GW-44X65.5 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20, 22,24 |
44 | 65.5 | 14.9 | 11.2 | 22.5 | 4.5 | 5 | एम 4 | 2.5 |
| जीडब्ल्यू-50X80 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19, 20,22, 24,25 |
50 | 80 | 20.6 | 12.2 | 23 | 4.8 | 6 | एम5 | 7 |
| जीडब्ल्यू-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | एम5 | 7 |
| जीडब्ल्यू-68X97 |
12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38 |
68 | 97 | 23.35 | 15.7 | 38.3 | 6.3 | 7.7 | एम6 | 12 |
| जीडब्ल्यू-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | 45.5 | 8 | 9.7 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीडब्ल्यू-19X34 | 1 | 0.12 | 2 | ±0.2 | 10000 | 140 | 1.1x10-6 | उच्च शक्ति एल्यूमीनियम मिश्र धातु |
एसयूएस 304 लचीला इस्पात |
एनोडाइजिंग उपचार | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | ± 0.33 | 10000 | 680 | 3.6x10-6 | 45 | |||
| जीडब्ल्यू-32X54 | 2 | 0.17 | 2 | ± 0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| जीडब्ल्यू-34X58 | 3 | 0.17 | 2 | ±0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| जीडब्ल्यू-39X65.5 | 6 | 0.22 | 2 | ±0.5 | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | ±0.6 | 10000 | 2700 | 4.5x10-5 | 189 | |||
| जीडब्ल्यू-50X80 | 18 | 0.1 | 2 | ±0.65 | 10000 | 4500 | 4.5x10-5 | 335 | |||
| जीडब्ल्यू-56X83 | 25 | 0.27 | 2 | ±0.8 | 10000 | 7900 | 1.9x10-4 | 413 | |||
| जीडब्ल्यू-68X97 | 60 | 0.31 | 2 | ±0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| जीडब्ल्यू-82X128 | 100 | 0.55 | 2 | ±0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
