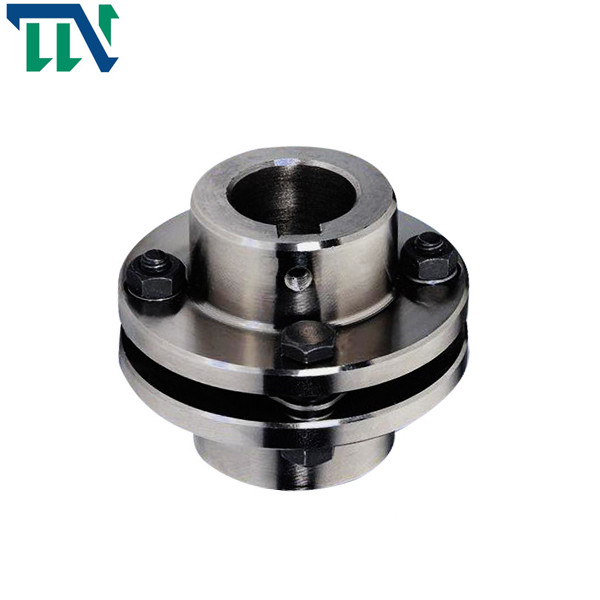

लचीला एकल डायाफ्राम युग्मन डबल चरण

जीएसटी एल्युमिनियम एलॉय डबल स्टेप सिंगल डायफ्राम क्लैंप टाइप कपलिंग

उत्पाद सुविधाएँ

युग्मन एक यांत्रिक भाग है जिसका उपयोग दो शाफ्ट (ड्राइविंग शाफ्ट और संचालित शाफ्ट) को विभिन्न तंत्रों में जोड़ने के लिए किया जाता है ताकि टोक़ संचारित करने के लिए एक साथ घुमाया जा सके।हाई-स्पीड और हेवी-ड्यूटी पावर ट्रांसमिशन में, कुछ कपलिंग में कुशनिंग, डंपिंग और शाफ्टिंग के गतिशील प्रदर्शन में सुधार के कार्य भी होते हैं।

डायाफ्राम युग्मन धातु के लचीले युग्मन से संबंधित है, जो एक संचरण उपकरण है जो टोक़ संचारित करने के लिए एक लचीले तत्व के रूप में धातु लोचदार डायाफ्राम का उपयोग करता है।इसकी मुख्य विशेषताएं हैं: बड़ी संचरण टोक़ क्षमता, इकाई के गलत संरेखण को अवशोषित करने के लिए डायाफ्राम का विरूपण, भागों के बीच कोई सापेक्ष आंदोलन नहीं, कोई पहनना नहीं, कोई शोर नहीं, लंबे कंपन में कमी जीवन, और स्नेहन की कोई आवश्यकता नहीं है।मरोड़ कठोरता और महत्वपूर्ण गति को मध्यवर्ती खंड के बाहरी व्यास या दीवार की मोटाई को बदलकर समायोजित किया जा सकता है, जिससे इकाई की मरोड़ कंपन विशेषताओं में सुधार होता है।

डायाफ्राम युग्मन में कम से कम एक डायाफ्राम और दो शाफ्ट आस्तीन होते हैं।डायाफ्राम को आमतौर पर बिना ढीला किए या डायाफ्राम और झाड़ी के बीच बैकलैश पैदा किए बिना झाड़ी में पिन किया जाता है।कुछ निर्माता दो डायाफ्राम पेश करते हैं, जबकि अन्य तीन डायाफ्राम पेश करते हैं, बीच में एक या दो कठोर तत्व होते हैं, और दोनों पक्ष झाड़ी से जुड़े होते हैं।एकल-डायाफ्राम युग्मन और डबल-डायाफ्राम युग्मन के बीच का अंतर विभिन्न विचलन को संभालने की क्षमता है।चूंकि इसमें डायाफ्राम के जटिल झुकने की आवश्यकता होती है, एकल-डायाफ्राम युग्मन विलक्षणता के लिए उपयुक्त नहीं है।विलक्षणता की भरपाई के लिए डबल-डायाफ्राम युग्मन को एक ही समय में अलग-अलग दिशाओं में मोड़ा जा सकता है

उत्पाद पैरामीटर
