उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: एमजी एमआई सीरीज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
एमजी एमआई वन वे कैम क्लच ओवररनिंग बैकस्टॉप असर |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
टॉर्क (Nm）: |
314-176000 |
वजन (किग्रा): |
1.8-410 |
बोर आकार (मिमी): |
19-250 |
नाम: |
एमजी एमआई वन वे कैम क्लच ओवररनिंग बैकस्टॉप असर |
सामग्री: |
जीसीआर 15 असर स्टील |
प्रकार: |
एक तरह से बीयरिंग |
टॉर्क (Nm）: |
314-176000 |
वजन (किग्रा): |
1.8-410 |
बोर आकार (मिमी): |
19-250 |

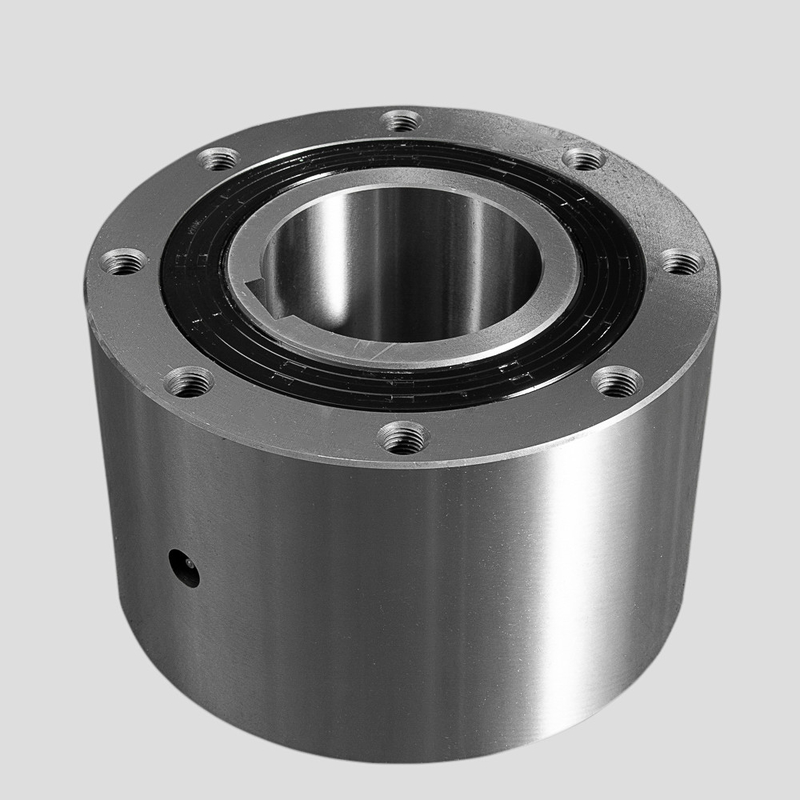

एमजी एमआई वन वे कैम क्लच ओवररनिंग बैकस्टॉप असर
उत्पादन परिचय
लाभ
1. उच्च गति अनुप्रयोगों के लिए डिज़ाइन किया गया स्वयं निहित क्लच।
2. कैम केज असेंबली इष्टतम प्रदर्शन और बढ़ी हुई क्षमता के लिए इंजीनियर है।
3. रेडियल लोड और दौड़ के बीच एकाग्रता का समर्थन करने के लिए दो बॉल बेयरिंग शामिल हैं।
4. ग्रीस या तेल स्नेहन के लिए प्रदान किए गए सकारात्मक संपर्क होंठ या महसूस किए गए मुहर।
5. सहायक घटकों को माउंट करने के लिए बाहरी दौड़ के सिरों पर टैप किए गए छेदों को मशीनीकृत किया जाता है।
6. मीट्रिक बोर और की-वे उपलब्ध।
7. बढ़ते सामान उपलब्ध हैं।
मुख्य रूप से सामान्य कर्तव्य अनुप्रयोगों, ओवररनिंग, बैक-स्टॉपिंग और लाइट ड्यूटी इंडेक्सिंग के लिए उपयोग किया जाता है।एमजी मॉडल लंबे समय तक चलने वाली वियर लाइफ प्रदान करने के लिए सटीक स्प्रिंग एनर्जाइज़िंग प्रदान करता है।
उच्च प्रदर्शन अनुक्रमण के लिए अनुशंसित, 150 स्ट्रोक प्रति मिनट से अधिक अनुप्रयोगों या उच्च अनुक्रमण सटीकता की आवश्यकता वाले अनुप्रयोगों पर उपयोग किया जाता है।एक पेटेंट, कम जड़ता शामिल करना
त्वरित कैम प्रतिक्रिया के लिए पिंजरे और भारी शुल्क सक्रिय वसंत।
हाई स्पीड इनर रेस ओवररनिंग अनुप्रयोगों के लिए सील ड्रैग को कम करने के लिए महसूस किए गए ग्रीस सील के साथ बनाया गया।एमओ मॉडल मानक ग्रीस स्नेहन के साथ दिया जाता है।
हाई-स्पीड बाहरी दौड़ के लिए अभिप्रेत है, जिसमें एक अद्वितीय कैम केज निर्माण शामिल है जो कैम ड्रैग को कम करने के लिए केन्द्रापसारक बल का उपयोग करता है। क्लच की ड्राइविंग गति आंतरिक दौड़ के लिए तालिका में दिखाए गए आरपीएम से अधिक नहीं हो सकती है।
| मंदिर | एमजी एमआई |
| सामग्री | जीसीआर15 |
| बोर दीया। | 19-250 मिमी |
| बाहरी दीया। | 77-600 मिमी |
| चौड़ाई | 63-280 मिमी |
| टोक़ क्षमता | 3793-6779 एनएम |
| टोक़ खींचें | 0.2-1.8 एनएम |
| वज़न | 1.8-410 किग्रा |
| पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या अपनी आवश्यकताओं के रूप में |
| आदर्श | टॉर्कः | खींचें | मैक्स। | मैक्स। | जनम का आकार | ए | बी (एच 7) |
सी | पीसीडी डी |
इ | एफ | एस | एचएम | वज़न (किलोग्राम) |
||
| घोषणाओं | की संख्या | |||||||||||||||
| क्षमता | टॉर्कः | (आर/मिनट) | इंडेक्सिंग | टोंटी वाले छिद्र | ||||||||||||
| (एनएम) | (एनएम) | भीतरी | आउटर | (चक्र/मिनट) | दीया। | कीवे | × आकार × पिच | |||||||||
| जाति | जाति | (एच 7) | ||||||||||||||
| एमजी 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| एमआई 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| एमजी 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| एमआई 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| एमजी 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| एमआई 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| एमजी 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| एमआई 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| एमजी 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| एमआई 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| एमजी 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| एमआई 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| एमजी 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| एमआई 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| एमजी 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| एमआई 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| एमजी 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| एमआई 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| एमजी 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| एमआई 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| एमजी 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| एमआई 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| एमजी 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
