उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआरसी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: कार्टन समुद्री शिपिंग हवाई जहाज शिपिंग 0.08-0.17KG
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
नीचे शाफ्ट युग्मन |
संरचना: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
नाम: |
नीचे शाफ्ट युग्मन |
संरचना: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |

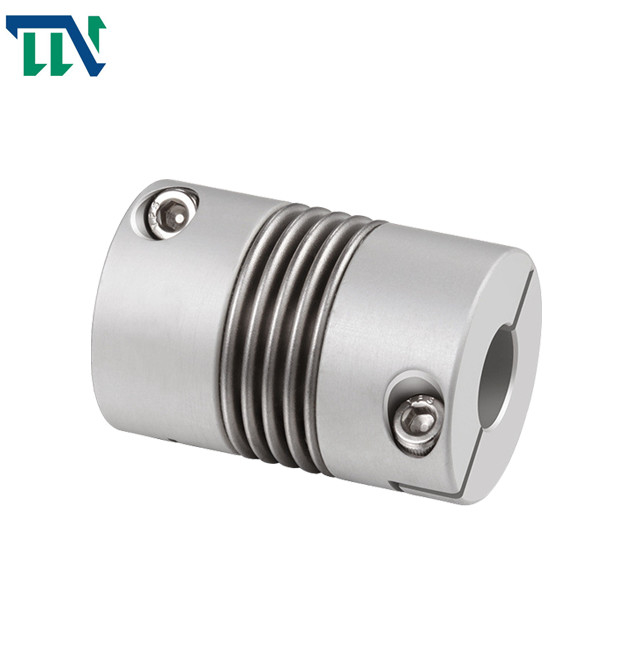

स्टील धौंकनी क्लैंपिंग दस्ता युग्मन एनकोडर के लिए कदम रखा:
उत्पाद का परिचय
प्रकार GRC-32x42 GRC-40x55 GRC-55x72
धौंकनी युग्मन गति संचारित करने के लिए दो आधे कपलिंग के साथ सीधे वेल्ड या बंधन के लिए नालीदार पतली दीवार वाले पाइप (धौंकनी) का उपयोग करता है।युग्मन में सरल संरचना, छोटे समग्र आयाम, सुविधाजनक प्रसंस्करण और स्थापना और उच्च संचरण सटीकता के फायदे हैं।यह मुख्य रूप से छोटे बिजली परिशुद्धता मशीनरी और नियंत्रण तंत्र में उपयोग किया जाता है जिसमें कॉम्पैक्ट संरचना और उच्च संचरण सटीकता की आवश्यकता होती है।
उत्पाद सुविधाएँ
> सामग्री एल्यूमीनियम मिश्र धातु है, और मध्य धौंकनी उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेनलेस स्टील से बना है
> लेजर वेल्डिंग का उपयोग धौंकनी और शाफ्ट आस्तीन के बीच किया जाता है, जिसमें शून्य रोटेशन क्लीयरेंस होता है, जो आगे और रिवर्स रोटेशन के लिए उपयुक्त होता है
> धौंकनी संरचना रेडियल, कोणीय और अक्षीय विचलन को प्रभावी ढंग से क्षतिपूर्ति कर सकती है
> सर्वो मोटर स्टेपर मोटर के लिए डिज़ाइन किया गया
> क्लैंपिंग स्क्रू की बन्धन विधि
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| नमूना | D1 D2 बोर | मैंडी | ली | एल1 | एल2 | एल3 | एन | सी | एफ | एम | रिंच टॉर्क (एन · एम) |
| जीआरसी-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| जीआरसी-40x55 | 8,9,9.525,10,11,,12,127,14,15,16,18,19,20 | 40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| जीआरसी-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | 55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-एम6x25 | 15 |
