उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO9001-2005
मॉडल संख्या: जीएच 20*25
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत
मूल्य: Negotiation
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएच श्रृंखला |
संरचना: |
ओल्डम शाफ्ट युग्मन |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएच श्रृंखला |
संरचना: |
ओल्डम शाफ्ट युग्मन |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |

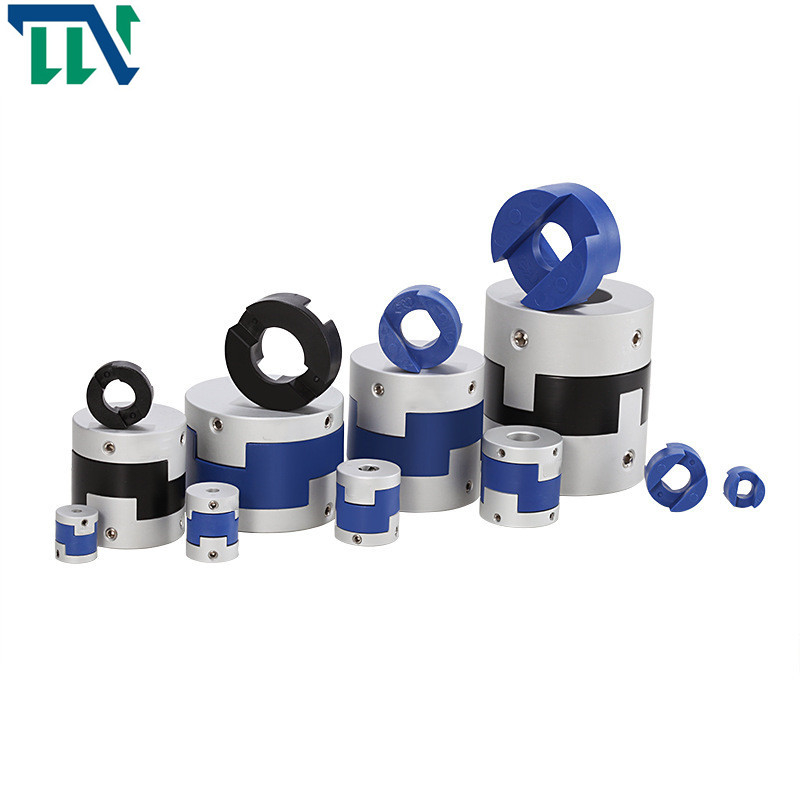

तंत्र कनेक्शन के लिए जीएच 20 * 25 एम 3 ओल्डम टाइप शाफ्ट युग्मन
उत्पाद परिचय
शाफ्ट युग्मन उस स्थिति को संदर्भित करता है जो सामान्य गति के दौरान पावर ट्रांसमिशन डिवाइस और घूर्णन शाफ्ट के दो हिस्सों को एक साथ नहीं जोड़ा जाता है।कभी-कभी इसका उपयोग सुरक्षा उपकरण के रूप में भी किया जाता है ताकि जुड़े हुए हिस्सों को अत्यधिक भार वहन करने से रोका जा सके और अधिभार संरक्षण की भूमिका निभाई जा सके।
ओल्डम टाइप शाफ्ट कपलिंग को शाफ्ट के चारों ओर समान रूप से क्लैंप करने के लिए डिज़ाइन किया गया है और शाफ्ट को नुकसान पहुँचाए बिना फिक्स्ड स्क्रू कपलिंग की तुलना में अधिक प्रतिधारण प्रदान करता है।फिर सुरक्षित करने के लिए क्लैंपिंग स्क्रू को कस लें।ये ओल्डम कपलिंग हैं
उत्पाद पैरामीटर
उत्पादन डेटाशीट
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएच-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | एम3 | 0.7 |
| जीएच-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | एम 4 | 1.7 |
| जीएच-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | एम 4 | 1.7 |
| जीएच-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | एम 4 | 1.7 |
| जीएच-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | एम 4 | 1.7 |
| जीएच-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | एम5 | 4 |
| जीएच-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | एम5 | 4 |
| जीएच-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | एम5 | 4 |
| जीएच-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | एम6 | 8.4 |
| जीएच-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | एम8 | 10.5 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएच-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीए 6 6 | एनोडाइजिंग उपचार | 6 |
| जीएच-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| जीएच-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| जीएच-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| जीएच-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| जीएच-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| जीएच-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| जीएच-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| जीएच-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| जीएच-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
