उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीएचसी 45*46
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत
मूल्य: Negotiation
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैंपिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैंपिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |

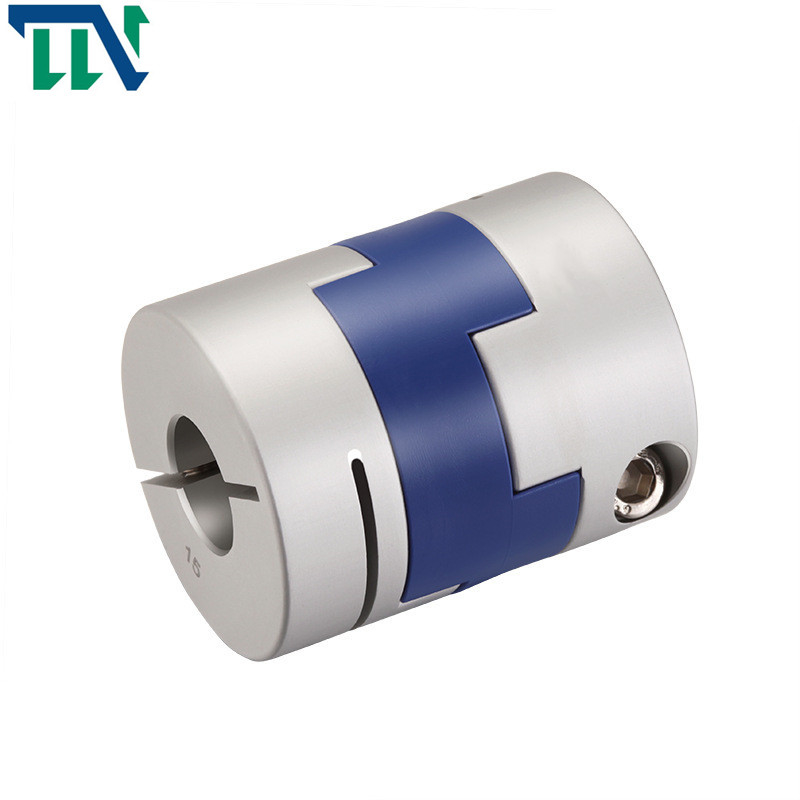

उद्योग कनेक्शन के लिए GHC 45X46 क्लैंपिंग दस्ता क्रॉस स्लाइडर युग्मन
लाभ
1. युग्मन का मध्य एक क्रॉस ब्लॉक से जुड़ा होता है
2. बड़े रेडियल और कोणीय विचलन की अनुमति दें
3. जीरो बैकलैश
4. उच्च टोक़ कठोरता और संवेदनशीलता
5. सरल संरचना, तेल-विरोधी जंग और बिंदु-अप इन्सुलेशन;
अधिक जानकारी के लिए हमसे संपर्क करें !
उत्पाद पैरामीटर
उत्पादन चित्र
उत्पादन डेटाशीट
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएचसी-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | एम2.5 | 1 |
| जीएचसी-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | एम2.5 | 1 |
| जीएचसी-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | एम2.5 | 1 |
| जीएचसी-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | एम2.5 | 1 |
| जीएचसी-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | एम3 | 1.5 |
| जीएचसी-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | एम3 | 1.5 |
| जीएचसी-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | एम 4 | 2.5 |
| जीएचसी-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | एम 4 | 2.5 |
| जीएचसी-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | एम6 | 12 |
| जीएचसी-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | एम6 | 12 |
| जीएचसी-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | एम6 | 12 |
| जीएचसी-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | एम8 | 20 |
| जीएचसी-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएचसी-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीए 6 6 | एनोडाइजिंग उपचार | 8 |
| जीएचसी-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| जीएचसी-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| जीएचसी-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| जीएचसी-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| जीएचसी-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| जीएचसी-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| जीएचसी-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| जीएचसी-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| जीएचसी-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| जीएचसी-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| जीएचसी-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| जीएचसी-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| जीएचसी-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| जीएचसी-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
