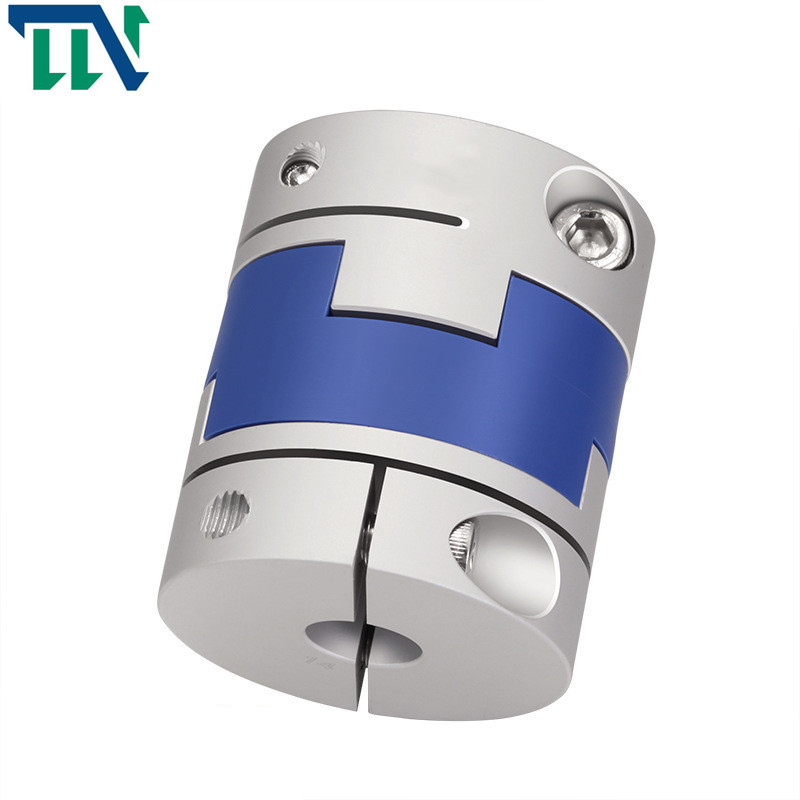

तंत्र के लिए जीएचसी 32X45 फ्लेक्सिबल ओल्डम क्लैंपिंग दस्ता क्रॉस स्लाइडर युग्मन
उत्पाद पैरामीटर
उत्पादन चित्र
उत्पादन डेटाशीट
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएचसी-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | एम2.5 | 1 |
| जीएचसी-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | एम2.5 | 1 |
| जीएचसी-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | एम2.5 | 1 |
| जीएचसी-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | एम2.5 | 1 |
| जीएचसी-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | एम3 | 1.5 |
| जीएचसी-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | एम3 | 1.5 |
| जीएचसी-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | एम 4 | 2.5 |
| जीएचसी-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | एम 4 | 2.5 |
| जीएचसी-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | एम6 | 12 |
| जीएचसी-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | एम6 | 12 |
| जीएचसी-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | एम6 | 12 |
| जीएचसी-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | एम8 | 20 |
| जीएचसी-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएचसी-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीए 6 6 | एनोडाइजिंग उपचार | 8 |
| जीएचसी-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| जीएचसी-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| जीएचसी-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| जीएचसी-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| जीएचसी-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| जीएचसी-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| जीएचसी-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| जीएचसी-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| जीएचसी-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| जीएचसी-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| जीएचसी-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| जीएचसी-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| जीएचसी-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| जीएचसी-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
उत्पाद परिचय
ओल्डम टाइप शाफ्ट कपलिंग को शाफ्ट के चारों ओर समान रूप से क्लैंप करने के लिए डिज़ाइन किया गया है और शाफ्ट को नुकसान पहुँचाए बिना फिक्स्ड स्क्रू कपलिंग की तुलना में अधिक प्रतिधारण प्रदान करता है।फिर सुरक्षित करने के लिए क्लैंपिंग स्क्रू को कस लें।ये ओल्डम कपलिंग हैं।हम शाफ्ट युग्मन के सभी प्रकार के उत्पादन के निर्माता हैं।अनुकूलित कपलिंग भी स्वीकार्य हैं।
इसका आकार हल्का और स्थापित करने के लिए सुविधाजनक है, जो उद्यमों के प्रसंस्करण और उत्पादन के लिए समय बचाता है।दूसरे, यह तेल जंग के लिए प्रतिरोधी है और विद्युत रूप से अछूता हो सकता है।विभिन्न स्लाइडर इलास्टोमर उपलब्ध हैं।शाफ्ट आस्तीन और मध्यवर्ती टुकड़े के बीच फिसलने से बड़े रेडियल और कोणीय विचलन हो सकते हैं।बीच में विशेष टक्कर डिजाइन एक सहायक भूमिका निभा सकता है और बड़े कोणीय विचलन को बिना झुकने के क्षण की अनुमति देता है, ताकि अक्षीय भार को कम किया जा सके
क्रॉस स्लाइडर कपलिंग का कार्य सिद्धांत: दो शाफ्ट को रीमिंग होल और बोल्ट द्वारा संरेखित किया जाता है, और टॉर्क को बोल्ट रॉड के संपीड़न और कतरनी द्वारा प्रेषित किया जाता है;एक कपलिंग हाफ पर कंधा दूसरे कपलिंग हाफ पर खांचे के साथ संरेखित होता है।दो आधे कपलिंग को जोड़ने वाले बोल्ट ग्रेड और बी के साधारण बोल्ट हो सकते हैं, और दो आधे कपलिंग की संयुक्त सतह के घर्षण क्षण द्वारा टोक़ को प्रेषित किया जाता है।आमतौर पर 45 स्टील का इस्तेमाल किया जाता है।सतह के ताप उपचार के बाद, इसकी कठोरता में कुछ हद तक सुधार होता है।हालांकि, कुछ निर्माता अलग से Q275 स्टील का उपयोग करते हैं, इसलिए गर्मी उपचार की आवश्यकता नहीं होती है।दो कपलिंग और इंटरमीडिएट प्लेट संयुक्त हैं।यद्यपि कोई सापेक्ष घुमाव नहीं है, ड्राइविंग शाफ्ट संचालन दक्षता सुनिश्चित करने के लिए संचालित शाफ्ट के समान गति से चलता है।क्रॉस स्लाइडर युग्मन कई अवसरों के लिए उपयुक्त है, जैसे टैकोमीटर, एन्कोडर, स्क्रू रॉड और औद्योगिक मशीनरी
