उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीएचसी 20*22
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत
मूल्य: Negotiation
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैंपिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैंपिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |

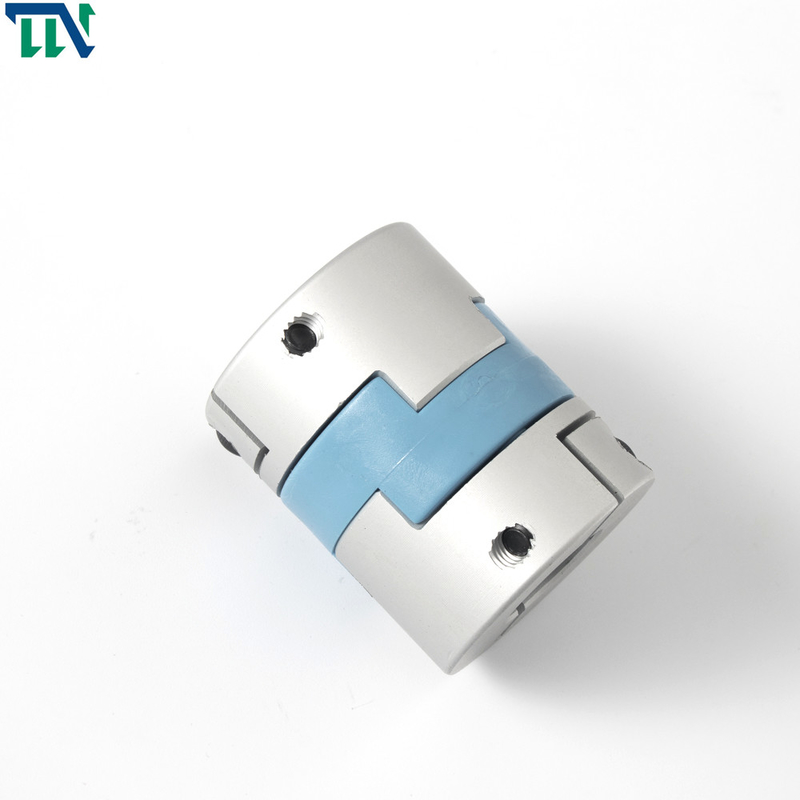

तंत्र के लिए जीएचसी 32X45 फ्लेक्सिबल ओल्डम क्लैंपिंग दस्ता क्रॉस स्लाइडर युग्मन
उत्पाद परिचय
ओल्डम टाइप शाफ्ट कपलिंग को शाफ्ट के चारों ओर समान रूप से क्लैंप करने के लिए डिज़ाइन किया गया है और शाफ्ट को नुकसान पहुँचाए बिना फिक्स्ड स्क्रू कपलिंग की तुलना में अधिक प्रतिधारण प्रदान करता है।फिर सुरक्षित करने के लिए क्लैंपिंग स्क्रू को कस लें।ये ओल्डम कपलिंग हैं।हम शाफ्ट युग्मन के सभी प्रकार के उत्पादन के निर्माता हैं।अनुकूलित कपलिंग भी स्वीकार्य हैं।
इसका आकार हल्का और स्थापित करने के लिए सुविधाजनक है, जो उद्यमों के प्रसंस्करण और उत्पादन के लिए समय बचाता है।दूसरे, यह तेल जंग के लिए प्रतिरोधी है और विद्युत रूप से अछूता हो सकता है।विभिन्न स्लाइडर इलास्टोमर उपलब्ध हैं।शाफ्ट आस्तीन और मध्यवर्ती टुकड़े के बीच फिसलने से बड़े रेडियल और कोणीय विचलन हो सकते हैं।बीच में विशेष टक्कर डिजाइन एक सहायक भूमिका निभा सकता है और बड़े कोणीय विचलन को बिना झुकने के क्षण की अनुमति देता है, ताकि अक्षीय भार को कम किया जा सके
Oldham युग्मन के लाभ:
सबसे पहले, इसका आकार हल्का और स्थापित करने में आसान है, जो उद्यमों के प्रसंस्करण और उत्पादन के लिए समय बचाता है।दूसरे, यह तेल जंग के लिए प्रतिरोधी है और विद्युत रूप से अछूता हो सकता है।विभिन्न स्लाइडर इलास्टोमर उपलब्ध हैं।झाड़ी और बीच के टुकड़े के बीच फिसलने से बड़े रेडियल और कोणीय विचलन को सहन किया जा सकता है।कोण विचलन झुकने का क्षण उत्पन्न नहीं करता है, जिससे अक्षीय भार कम से कम हो।
दूसरे, संरचना सरल है, आकार सीमा विस्तृत है, जड़ता का क्षण छोटा है, उपयोग सुविधाजनक है, और यह दृश्य निरीक्षण के लिए सुविधाजनक है।सुपीरियर तेल संक्षारण प्रतिरोध और विद्युत इन्सुलेशन मिसलिग्न्मेंट के कारण अक्षीय भार को कम करता है, और झाड़ी और बीच के बीच फिसलने से बड़े रेडियल और कोणीय मिसलिग्न्मेंट को सहन किया जा सकता है।
अन्य कपलिंग की तुलना में, सबसे पहले, इसका आकार विशेष रूप से हल्का दिखता है, और इस तरह की चीज सबसे आकर्षक है, और बीच में क्रॉस स्लाइडर में आपके लिए चुनने के लिए अलग-अलग रंग हैं, और इसे स्थापित करना भी आसान है .यह परेशानी की बात नहीं है।सबसे बड़ी बात यह है कि यह रखरखाव को बचा सकता है और साथ ही, इसे बिजली, एंटी-फाउलिंग और एंटी-जंग से भी इन्सुलेट किया जा सकता है, और इसकी सेवा का जीवन अपेक्षाकृत लंबा है।यह एक बहुत ही किफायती और उपयुक्त युग्मन है
अधिक जानकारी के लिए हमसे संपर्क करने का स्वागत!
उत्पाद पैरामीटर
उत्पादन चित्र
उत्पादन डेटाशीट
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएचसी-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | एम2.5 | 1 |
| जीएचसी-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | एम2.5 | 1 |
| जीएचसी-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | एम2.5 | 1 |
| जीएचसी-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | एम2.5 | 1 |
| जीएचसी-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | एम3 | 1.5 |
| जीएचसी-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | एम3 | 1.5 |
| जीएचसी-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | एम 4 | 2.5 |
| जीएचसी-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | एम 4 | 2.5 |
| जीएचसी-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | एम6 | 12 |
| जीएचसी-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | एम6 | 12 |
| जीएचसी-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | एम6 | 12 |
| जीएचसी-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | एम8 | 20 |
| जीएचसी-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएचसी-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीए 6 6 | एनोडाइजिंग उपचार | 8 |
| जीएचसी-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| जीएचसी-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| जीएचसी-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| जीएचसी-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| जीएचसी-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| जीएचसी-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| जीएचसी-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| जीएचसी-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| जीएचसी-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| जीएचसी-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| जीएचसी-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| जीएचसी-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| जीएचसी-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| जीएचसी-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
