| Brand Name: | Tianniu |
| Model Number: | जीआर 20 * 32 |
| MOQ: | 1 टुकड़ा |
| कीमत: | negotiable |
| Delivery Time: | 3-5 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी |

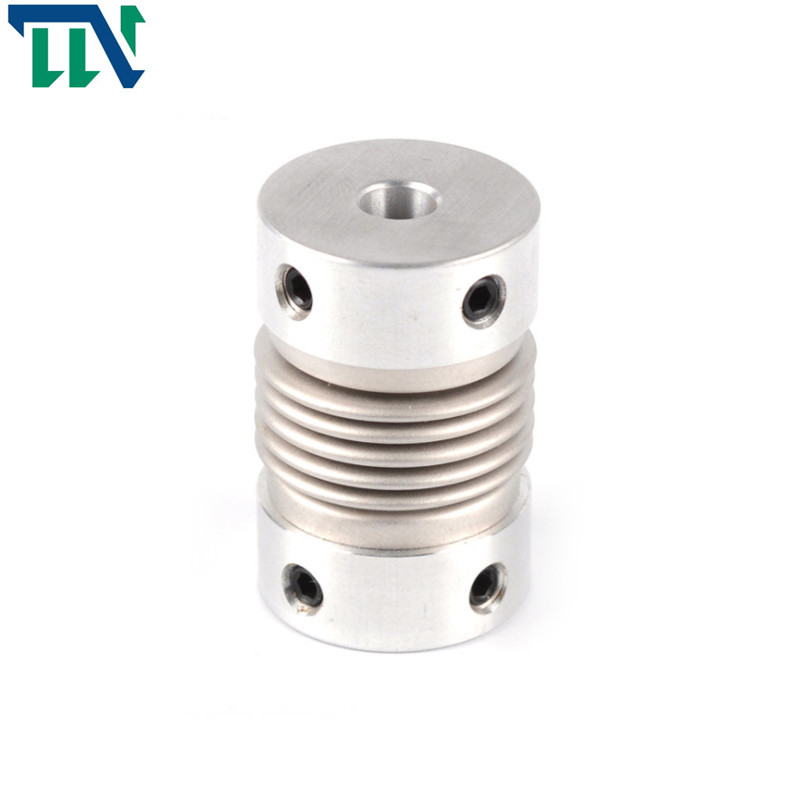

मैकेनिकल के लिए जीआर 20X32 एल्यूमिनियम मिश्र धातु धौंकनी सेटस्क्रू युग्मन:
उत्पाद का परिचय
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | ली | एल2 | एल3 | एन | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीआर-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम3 | 0.7 |
| जीआर-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम3 | 0.7 |
| जीआर-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम 4 | 1.7 |
| जीआर-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम 4 | 1.7 |
| जीआर-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम5 | 4 |
| जीआर-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | एम5 | 4 |
| जीआर-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | एम6 | 7 |
| जीआर-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | एम6 | 7 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआर-16x27 | 0.8 | 0.1 | 2 | + 0.4 -1.2 | 20000 | 150 | 7.9x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआर-20x32 | 1.5 | 0.1 | 2 | + 0.6 -1.8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| जीआर-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| जीआर-25x37 | 2.0 | 0.15 | 2 | + 0.6 -1.8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| जीआर-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| जीआर-40x51 | 6.4 | 0.3 | 2 | + 0.8 -2.5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| जीआर-55x57 | 12 | 0.3 | 2 | + 0.8 -2.5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| जीआर-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 4500 | 900 | 2.3x10-5 | 280 |
उत्पाद सुविधाएँ
> सामग्री एल्यूमीनियम मिश्र धातु है, और मध्य धौंकनी उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेनलेस स्टील से बना है
> लेजर वेल्डिंग का उपयोग धौंकनी और शाफ्ट आस्तीन के बीच किया जाता है, जिसमें शून्य रोटेशन क्लीयरेंस होता है, जो आगे और रिवर्स रोटेशन के लिए उपयुक्त होता है
> धौंकनी संरचना रेडियल, कोणीय और अक्षीय विचलन को प्रभावी ढंग से क्षतिपूर्ति कर सकती है
> सर्वो मोटर स्टेपर मोटर के लिए डिज़ाइन किया गया
>सेटस्क्रू की बन्धन विधि
