उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआर 25*37
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
Bellow शाफ्ट युग्मन |
संरचना: |
Bellow शाफ्ट युग्मन |
सामग्री: |
एल्युमिनियम स्टील |
छिद्र का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.013 किग्रा |
नाम: |
Bellow शाफ्ट युग्मन |
संरचना: |
Bellow शाफ्ट युग्मन |
सामग्री: |
एल्युमिनियम स्टील |
छिद्र का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.013 किग्रा |

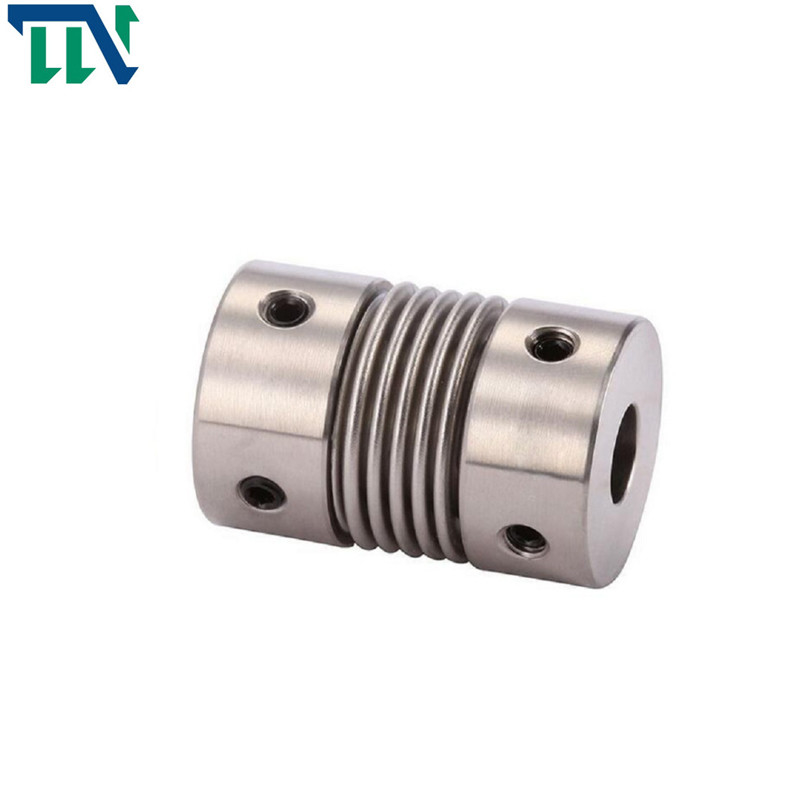

मशीन के लिए GR 25X37 M4 शाफ़्ट कपलिंग एल्युमिनियम बेलोज़ सेटस्क्रू
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | एल | ली | L2 | एल3 | एन | एफ | एम | कसने पेंच टोक़ (एनएम) |
| जीआर-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम 3 | 0.7 |
| जीआर-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम 3 | 0.7 |
| जीआर-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम 4 | 1.7 |
| जीआर-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम 4 | 1.7 |
| जीआर-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम 5 | 4 |
| जीआर-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | एम 5 | 4 |
| जीआर-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | एम 6 | 7 |
| जीआर-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | एम 6 | 7 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य सनकीपन (मिमी)* |
स्वीकार्य विक्षेपण कोण (°)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति rpm |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआर-16x27 | 0.8 | 0.1 | 2 | + 0.4 -1.2 | 20000 | 150 | 7.9x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआर-20x32 | 1.5 | 0.1 | 2 | + 0.6 -1.8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| जीआर-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| जीआर-25x37 | 2.0 | 0.15 | 2 | + 0.6 -1.8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| जीआर-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| जीआर-40x51 | 6.4 | 0.3 | 2 | + 0.8 -2.5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| जीआर-55x57 | 12 | 0.3 | 2 | + 0.8 -2.5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| जीआर-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 4500 | 900 | 2.3x10-5 | 280 |
उत्पाद का परिचय
उत्पाद सुविधाएँ
1. धौंकनी युग्मन में कोई निकासी और उच्च संवेदनशीलता नहीं है
2. उच्च लोच, उपकरणों की बेहतर सुरक्षा
3. यह कंपन को अवशोषित कर सकता है और एक ही समय में रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकता है
4. तेल दाग प्रतिरोध और मजबूत संक्षारण प्रतिरोध
5. मरोड़ कठोरता, दक्षिणावर्त और वामावर्त रोटेशन विशेषताएँ बिल्कुल समान हैं
6. आमतौर पर सीएनसी मशीन टूल्स, इंडेक्सिंग डिस्क और अन्य औद्योगिक मशीनरी में उपयोग किया जाता है
