उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआरसी 2025*37
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: कार्टन समुद्री शिपिंग हवाई जहाज शिपिंग 0.08-0.17KG
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
25 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.06 किग्रा |
नाम: |
नीचे शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
25 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
0.06 किग्रा |

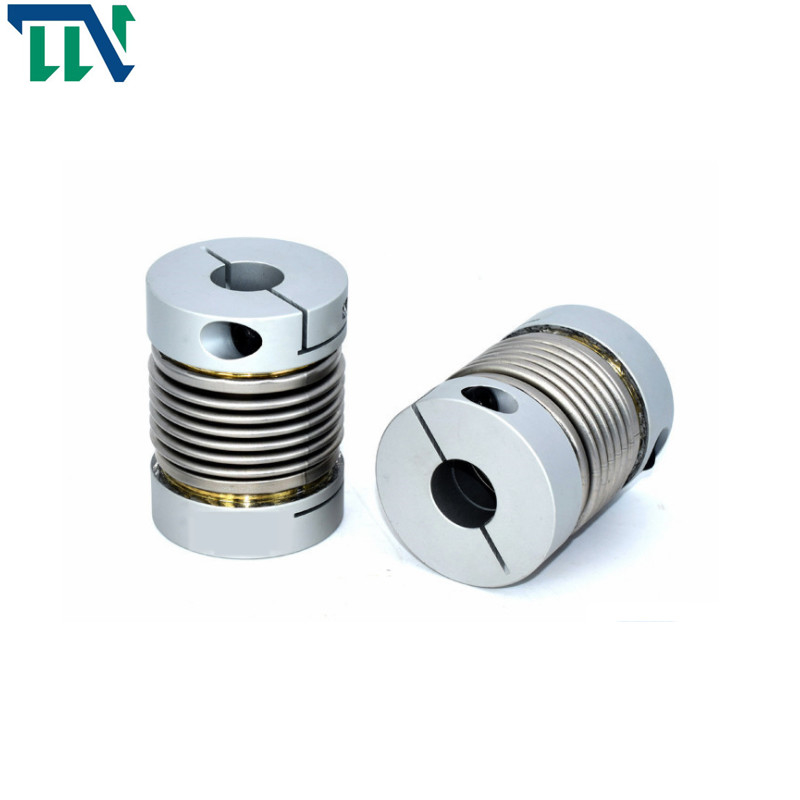

स्टील धौंकनी क्लैंपिंग दस्ता युग्मन एनकोडर के लिए कदम रखा:
उत्पाद का परिचय
धौंकनी युग्मन गति संचारित करने के लिए दो आधे कपलिंग के साथ सीधे वेल्ड या बंधन के लिए नालीदार पतली दीवार वाले पाइप (धौंकनी) का उपयोग करता है।युग्मन में सरल संरचना, छोटे समग्र आयाम, सुविधाजनक प्रसंस्करण और स्थापना और उच्च संचरण सटीकता के फायदे हैं।यह मुख्य रूप से छोटे बिजली परिशुद्धता मशीनरी और नियंत्रण तंत्र में उपयोग किया जाता है जिसमें कॉम्पैक्ट संरचना और उच्च संचरण सटीकता की आवश्यकता होती है।
1. धौंकनी युग्मन में कोई निकासी और उच्च संवेदनशीलता नहीं है
2. उच्च लोच, उपकरणों की बेहतर सुरक्षा
3. यह कंपन को अवशोषित कर सकता है और एक ही समय में रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकता है
4. तेल दाग प्रतिरोध और मजबूत संक्षारण प्रतिरोध
5. मरोड़ कठोरता, दक्षिणावर्त और वामावर्त रोटेशन विशेषताएँ बिल्कुल समान हैं
6. आमतौर पर सीएनसी मशीन टूल्स, इंडेक्सिंग डिस्क और अन्य औद्योगिक मशीनरी में उपयोग किया जाता है
उत्पाद सुविधाएँ
> सामग्री एल्यूमीनियम मिश्र धातु है, और मध्य धौंकनी उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेनलेस स्टील से बना है
> लेजर वेल्डिंग का उपयोग धौंकनी और शाफ्ट आस्तीन के बीच किया जाता है, जिसमें शून्य रोटेशन क्लीयरेंस होता है, जो आगे और रिवर्स रोटेशन के लिए उपयुक्त होता है
> धौंकनी संरचना रेडियल, कोणीय और अक्षीय विचलन को प्रभावी ढंग से क्षतिपूर्ति कर सकती है
> सर्वो मोटर स्टेपर मोटर के लिए डिज़ाइन किया गया
> क्लैंपिंग स्क्रू की बन्धन विधि
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एल1 | एल2 | एल3 | एन | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीआरसी-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | एम2.5 | 1 |
| जीआरसी-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | एम3 | 1.5 |
| जीआरसी-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | एम3 | 1.5 |
| जीआरसी-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | एम 4 | 2.5 |
| जीआरसी-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | एम5 | 7 |
| जीआरसी-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | एम6 | 12 |
| जीआरसी-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | एम6 | 12 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीआरसी-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 8 |
| जीआरसी-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| जीआरसी-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| जीआरसी-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| जीआरसी-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| जीआरसी-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| जीआरसी-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| जीआरसी-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
