उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: एलएमडी 5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |
एलएमएस प्लम शाफ्ट युग्मन |
गारंटी: |
12 महीने |
जनम का आकार: |
25-45 मिमी |
लंबाई: |
50 मिमी |
वज़न: |
0.0135KG |
आरपीएम: |
5000 |
आदर्श: |
एलएमएस प्लम शाफ्ट युग्मन |
गारंटी: |
12 महीने |
जनम का आकार: |
25-45 मिमी |
लंबाई: |
50 मिमी |
वज़न: |
0.0135KG |
आरपीएम: |
5000 |

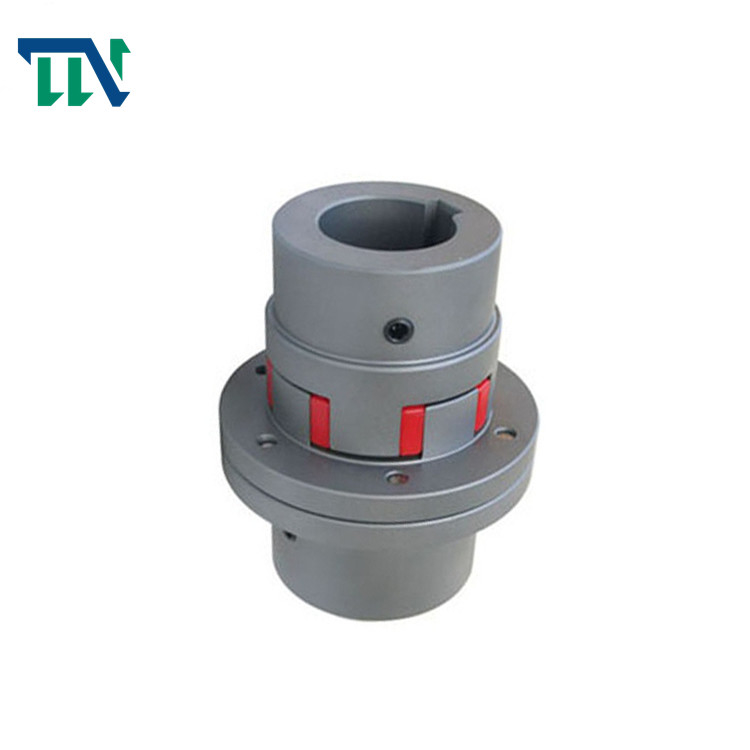

पंप के लिए एलएमडी 5 प्लम शाफ्ट युग्मन लचीला एकल निकला हुआ किनारा लोचदार युग्मन
उत्पाद सुविधाएँ
प्लम कपलिंग एक व्यापक रूप से इस्तेमाल किया जाने वाला कपलिंग है, जिसे क्लॉ कपलिंग भी कहा जाता है, जो दो मेटल क्लॉ डिस्क और एक इलास्टिक बॉडी से बना होता है।दो धातु पंजा डिस्क आमतौर पर 45-गेज स्टील होते हैं, लेकिन संवेदनशील भार की आवश्यकता होने पर एल्यूमीनियम मिश्र धातु भी उपयोगी होते हैं।
प्लम-ब्लॉसम कपलिंग में एक सरल संरचना होती है, कोई स्नेहन नहीं, आसान रखरखाव, आसान निरीक्षण, रखरखाव-मुक्त, और लंबे समय तक लगातार चल सकता है।उच्च शक्ति पॉलीयूरेथेन लोचदार तत्व पहनने के लिए प्रतिरोधी और तेल प्रतिरोधी हैं, बड़ी असर क्षमता, लंबी सेवा जीवन है, और सुरक्षित और भरोसेमंद हैं।स्थिर और विश्वसनीय काम, अच्छा कंपन भिगोना, बफरिंग और विद्युत इन्सुलेशन गुणों के साथ।बड़ी अक्षीय, रेडियल और कोणीय क्षतिपूर्ति क्षमताएं हैं।सरल संरचना, छोटे रेडियल आकार, हल्के वजन, जड़ता का छोटा क्षण, मध्यम और उच्च गति के अवसरों के लिए उपयुक्त।
मुख्य विशेषता
1. इंटरमीडिएट इलास्टोमेर कनेक्शन
2. कंपन को अवशोषित कर सकते हैं, रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकते हैं
3. तेल प्रतिरोध और विद्युत इन्सुलेशन
4. दक्षिणावर्त और वामावर्त रोटेशन विशेषताएँ बिल्कुल समान हैं
5. पोजिशनिंग स्क्रू के साथ फिक्सिंग
आवेदन की गुंजाइश
प्लम कपलिंग का व्यापक रूप से सीएनसी मशीन टूल्स, सीएनसी खराद, मशीनिंग केंद्र, उत्कीर्णन मशीन, सीएनसी मिलिंग मशीन, कंप्यूटर घडि़याल, धातुकर्म मशीनरी, खनन मशीनरी, पेट्रोलियम मशीनरी, रासायनिक मशीनरी, उठाने वाली मशीनरी, परिवहन मशीनरी, प्रकाश उद्योग मशीनरी, कपड़ा मशीनरी में व्यापक रूप से उपयोग किया जाता है। , पंप, पंखे, आदि।
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
हम स्टार कपलिंग की विभिन्न शैलियों और अन्य प्रकार की दर्जनों किस्मों का उत्पादन कर सकते हैं।कंपनी विभिन्न गैर-मानक कपलिंगों के डिजाइन और निर्माण का कार्य करती है।लघु निर्माण अवधि (4-7 दिनों की उत्पादन अवधि), विश्वसनीय गुणवत्ता, उचित मूल्य, आयात के लिए सही विकल्प, पर्याप्त सूची और उत्पाद की उपलब्धता।
उत्पाद पैरामीटर
| प्रकार | टॉर्कःटीएन / एन · एम | आरपीएम[एन]/ आर · मिनट-1 | जनम का आकार d1,d2,dz |
ली | एल0 | डी | डी1 | प्रकार | मी/किग्रा | मैं/किग्रा·एम2 | |
| कठोरता | |||||||||||
| ए (एचए) | बी (एचडी) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| एलएमडी1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | एमटी1-ए एमटी1-बी | 1.206 | 0.00082 |
| एलएमडी2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | एमटी2-ए एमटी2-बी | 1.648 | 0.0014 |
| एलएमडी3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | एमटी3-ए एमटी3-बी | 2.357 | 0.0024 |
| एलएमडी4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | एमटी4-ए एमटी4-बी | 3.556 | 0.005 |
| एलएमडी5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | एमटी5-ए एमटी5-बी | 6.361 | 0.0135 |
| एलएमडी6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | एमटी6-ए एमटी6-बी | 10.768 | 0.0329 |
| एलएमडी7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | एमटी7-ए एमटी7-बी | 15.302 | 0.0581 |
| एलएमडी8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | एमटी8-ए एमटी8-बी | 22.717 | 0.1175 |
| एलएमडी9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | एमटी9-ए एमटी9-बी | 34.439 | 0.233 |
| एलएमडी10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | एमटी10-ए एमटी10-बी | 51.358 | 0.459 |
| एलएमडी11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | एमटी11-ए एमटी11-बी | 81.302 | 0.977 |
| एलएमडी12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | एमटी12-ए एमटी12-बी | 115.53 | 1.751 |
| एलएमडी13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | एमटी13-ए एमटी13-बी | 161.79 | 3.366 |
| एलएमडी14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | एमटी14-ए एमटी14-बी | 196.3 | 4.867 |
