उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: एलएमएस 1-14
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नमूना: |

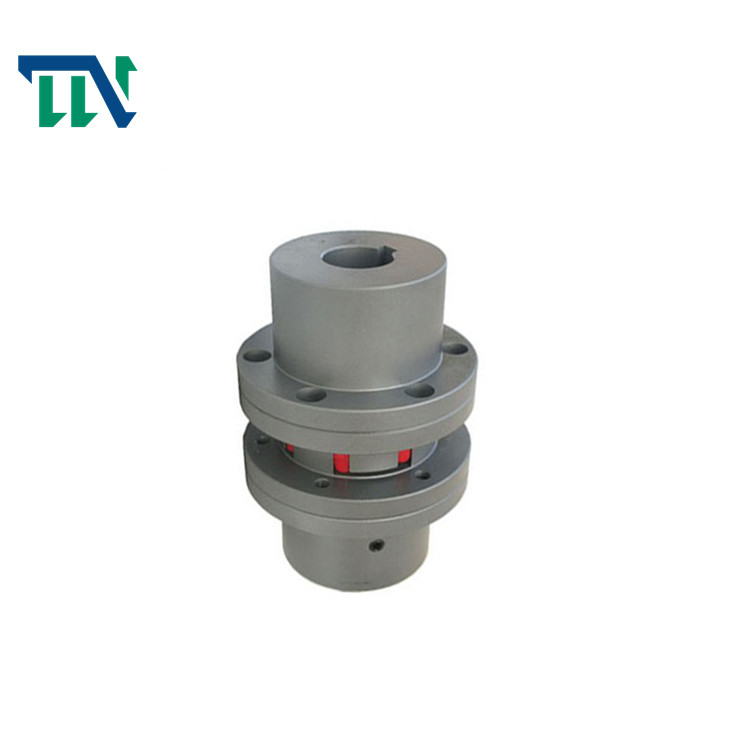

एलएमएस प्लम शाफ्ट युग्मन |
गारंटी: |
12 महीने |
छिद्र का आकार: |
12-14 मिमी |
लंबाई: |
35 मिमी |
वज़न: |
1.33KG |
टौके: |
5000 |
नमूना: |
एलएमएस प्लम शाफ्ट युग्मन |
गारंटी: |
12 महीने |
छिद्र का आकार: |
12-14 मिमी |
लंबाई: |
35 मिमी |
वज़न: |
1.33KG |
टौके: |
5000 |
उत्पाद सुविधाएँ
मुख्य विशेषता
1. इंटरमीडिएट इलास्टोमेर कनेक्शन
2. कंपन को अवशोषित कर सकते हैं, रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकते हैं
3. तेल प्रतिरोध और विद्युत इन्सुलेशन
4. दक्षिणावर्त और वामावर्त रोटेशन विशेषताएँ बिल्कुल समान हैं
5. पोजिशनिंग स्क्रू के साथ फिक्सिंग
प्लम कपलिंग एक व्यापक रूप से इस्तेमाल किया जाने वाला कपलिंग है, जिसे क्लॉ कपलिंग के रूप में भी जाना जाता है, जिसमें दो मेटल क्लॉ डिस्क और एक इलास्टिक बॉडी होती है।दो धातु क्लॉ डिस्क आमतौर पर 45 गेज स्टील होते हैं, लेकिन संवेदनशील भार की आवश्यकता होने पर एल्यूमीनियम मिश्र धातु भी उपयोगी होते हैं।
प्लम-ब्लॉसम कपलिंग में एक सरल संरचना होती है, कोई स्नेहन नहीं, आसान रखरखाव, आसान निरीक्षण, रखरखाव-मुक्त, और लंबे समय तक लगातार चल सकता है।स्थिर और विश्वसनीय काम, अच्छा कंपन भिगोना, बफरिंग और विद्युत इन्सुलेशन गुणों के साथ।बड़ी अक्षीय, रेडियल और कोणीय क्षतिपूर्ति क्षमताएं हैं।सरल संरचना, छोटे रेडियल आकार, हल्के वजन, जड़ता का छोटा क्षण, मध्यम और उच्च गति के अवसरों के लिए उपयुक्त।उच्च शक्ति पॉलीयूरेथेन लोचदार तत्व पहनने के लिए प्रतिरोधी और तेल प्रतिरोधी हैं, बड़ी असर क्षमता, लंबी सेवा जीवन है, और सुरक्षित और भरोसेमंद हैं।
आवेदन की गुंजाइश
प्लम कपलिंग का व्यापक रूप से सीएनसी मशीन टूल्स, सीएनसी खराद, मशीनिंग केंद्र, उत्कीर्णन मशीन, सीएनसी मिलिंग मशीन, कंप्यूटर घडि़याल, धातुकर्म मशीनरी, खनन मशीनरी, पेट्रोलियम मशीनरी, रासायनिक मशीनरी, उठाने वाली मशीनरी, परिवहन मशीनरी, प्रकाश उद्योग मशीनरी, कपड़ा मशीनरी में व्यापक रूप से उपयोग किया जाता है। , पंप, पंखे, आदि।
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
हम स्टार कपलिंग की विभिन्न शैलियों और अन्य प्रकार की दर्जनों किस्मों का उत्पादन कर सकते हैं।कंपनी विभिन्न गैर-मानक कपलिंगों के डिजाइन और निर्माण का कार्य करती है।लघु निर्माण अवधि (4-7 दिनों की उत्पादन अवधि), विश्वसनीय गुणवत्ता, उचित मूल्य, आयात के लिए सही विकल्प, पर्याप्त सूची और उत्पाद की उपलब्धता।
उत्पाद पैरामीटर
| टाइप | नाममात्र टोक़ (टीएन / एनएम) | गति (एनपी) |
दस्ता छेद व्यास |
शाफ्ट छेद की लंबाई | एलओ | डी | डी1 | लोचदार भागों का प्रकार | द्रव्यमान | रोटरी जड़ता | ||||||||||||||
| लोचदार भागों की कठोरता | एलएम |
एलएमडी ,एलएमएस |
(डी1,डी2,डीजेड) | वाई टाइप | J1,Z प्रकार | ली | एलएम | एलएमडी | एलएमएस |
एलएमडी ,एलएमएस |
एलएम | एलएमडी | एलएमएस | एलएम | एलएमडी | एलएमएस | ||||||||
| ए / एचए | बी/एचडी | ली | (आर | |||||||||||||||||||||
| 80+5 | 60+5 | आरमिनट-1 | मिमी | किलोग्राम | किग्रा/एम2 | |||||||||||||||||||
| LM1 | 25 | 45 | 15300 | 8500 | 12,14 | 32 | 27 | 35 | 86 | 92 | 98 | 50 | 90 | एमटी1-ए-बी | 0.66 | 1.21 | 1.33 | 0.0002 | 0.0008 | 0.0013 | ||||
| एलएमडी1 | 16,18,19 | 42 | 30 | |||||||||||||||||||||
| एलएमएस1 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| 25 | 62 | 44 | ||||||||||||||||||||||
| LM2 | 50 | 100 | 1200 | 7600 | 16,18,19 | 42 | 30 | 38 | 95 | 101.5 | 108 | 60 | 100 | एमटी2-ए-बी | 0.93 | 1.65 | 1.74 | 0.0004 | 0.0014 | 0.0021 | ||||
| एलएमडी2 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| एलएमएस2 | 25,28 | 62 | 44 | |||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| LM3 | 100 | 200 | 10900 | 6900 | 20,22,24 | 52 | 38 | 40 | 103 | 110 | 117 | 70 | 110 | एमटी3-ए-बी | 1.41 | 2.36 | 2.33 | 0.0009 | 0.0024 | 0.0034 | ||||
| एलएमडी3 | 25,28 | 62 | 44 | |||||||||||||||||||||
| एलएमएस3 | 30,32 | 82 | 60 | |||||||||||||||||||||
| LM4 | 140 | 280 | 9000 | 6200 | 22,24 | 52 | 38 | 45 | 114 | 122 | 130 | 85 | 125 | एमटी4-ए-बी | 2.18 | 3.56 | 3.38 | 0.002 | 0.005 | 0.0064 | ||||
| एलएमडी4 | 25,28 | 62 | 44 | |||||||||||||||||||||
| एलएमएस4 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| 40 | 112 | 84 | ||||||||||||||||||||||
| LM5 | 350 | 400 | 7300 | 5000 | 25,28 | 62 | 44 | 50 | 127 | 138.5 | 150 | 105 | 150 | एमटी5-ए-बी | 3.6 | 6.36 | 6.07 | 0.005 | 0.0135 | 0.0175 | ||||
| एलएमडी5 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| एलएमएस5 | 40,42,45 | 112 | 84 | |||||||||||||||||||||
| LM6 | 400 | 710 | 6100 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 143 | 155 | 167 | 185 | 185 | एमटी6-ए-बी | 6.07 | 10.77 | 10.47 | 0.0114 | 0.0329 | 0.0444 | ||||
| एलएमडी6 | ||||||||||||||||||||||||
| एलएमएस6 | 40,42,45,48 | 112 | 84 | |||||||||||||||||||||
| LM7 | 630 | 1120 | 5300 | 3700 | 35*,38* | 82 | 60 | 60 | 159 | 172 | 185 | 205 | 205 | एमटी7-ए-बी | 9.09 | 15.3 | 14.22 | 0.0232 | 0.0581 | 0.0739 | ||||
| एलएमडी7 | ||||||||||||||||||||||||
| एलएमएस7 |
40*,42*,45,48, 50,55 |
112 | 84 | |||||||||||||||||||||
| LM8 | 1120 | 2240 | 4500 | 3100 | 45*,48*,50,55,56 | 112 | 84 | 70 | 181 | 195 | 209 | 170 | 240 | एमटी8-ए-बी | 13.56 | 22.72 | 21.16 | 0.0468 | 0.1175 | 0.1493 | ||||
| एलएमडी8 | ||||||||||||||||||||||||
| एलएमएस8 | 60,63,65 | 142 | 107 | |||||||||||||||||||||
| LM9 | 1800 | 3550 | 3800 | 2800 | 50*,55*,56* | 112 | 84 | 80 | 208 | 224 | 240 | 200 | 270 | एमटी9-ए-बी | 21.4 | 34.44 | 30.7 | 0.1041 | 0.2333 | 0.2767 | ||||
| एलएमडी9 | 60,63,65,70,71,75 | 142 | 107 | |||||||||||||||||||||
| एलएमएस9 | 80 | 172 | 132 | |||||||||||||||||||||
| LM10 | 2800 | 5600 | 3300 | 2500 |
60*,63*,65*,70, 71,75 |
142 | 107 | 90 | 230 | 248 | 268 | 230 | 305 | एमटी10-ए-बी | 32.03 | 51.36 | 44.55 | 0.2105 | 0.4594 | 0.5262 | ||||
| एलएमडी10 | 80,85,90,95 | 172 | 132 | |||||||||||||||||||||
| एलएमएस10 | 100 | 212 | 167 | |||||||||||||||||||||
| LM11 | 4500 | 9000 | 2900 | 2200 | 71*,71*,75* | 142 | 107 | 100 | 260 | 284 | 308 | 260 | 350 | एमटी11-ए-बी | 49.52 | 81.3 | 70.72 | 0.4338 | 0.9777 | 1.1362 | ||||
| एलएमडी11 | 80*,85*,90,95 | 172 | 132 | |||||||||||||||||||||
| एलएमएस11 | 100,110,120 | 212 | 167 | |||||||||||||||||||||
| LM12 | 6300 | 12500 | 2500 | 1900 | 80*,85*,90*95 | 172 | 132 | 115 | 297 | 321 | 345 | 300 | 400 | एमटी12-ए-बी | 73.45 | 115.53 | 99.54 | 0.8205 | 1.751 | 1.9998 | ||||
| एलएमडी12 | 100,110,120,125 | 212 | 167 | |||||||||||||||||||||
| एलएमएस12 | 130,140,150 | 252 | 202 | |||||||||||||||||||||
| LM13 | 11200 | 2000 | 2100 | 1600 | 90*,95* | 172 | 132 | 125 | 323 | 348 | 373 | 360 | 460 | एमटी13-ए-बी | 103.86 | 161.79 | 137.53 | 1.6718 | 3.667 | 3.6719 | ||||
| एलएमडी13 |
100*,110*,120*, 125* |
212 | 167 | |||||||||||||||||||||
| एलएमएस13 | 130,140,150 | 252 | 202 | |||||||||||||||||||||
| LM14 | 12500 | 25000 | 1900 | 1500 |
100*,110*,120*, 125* |
212 | 167 | 135 | 333 | 358 | 383 | 400 | 500 | एमटी14-ए-बी | 127.59 | 196.32 | 165.25 | 2.499 | 4.8669 | 5.1581 | ||||
| एलएमडी14 | 130*,140*,150 | 252 | 202 | |||||||||||||||||||||
| एलएमएस14 | 160 | 302 | 242 | |||||||||||||||||||||
