उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीआरसी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: डिब्बों समुद्र शिपिंग हवाई जहाज शिपिंग 0.08-0.17KG
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
Bellow शाफ्ट युग्मन |
संरचना: |
Bellow शाफ्ट युग्मन |
सामग्री: |
एल्युमिनियम स्टील |
छिद्र का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
नाम: |
Bellow शाफ्ट युग्मन |
संरचना: |
Bellow शाफ्ट युग्मन |
सामग्री: |
एल्युमिनियम स्टील |
छिद्र का आकार: |
16-55 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |

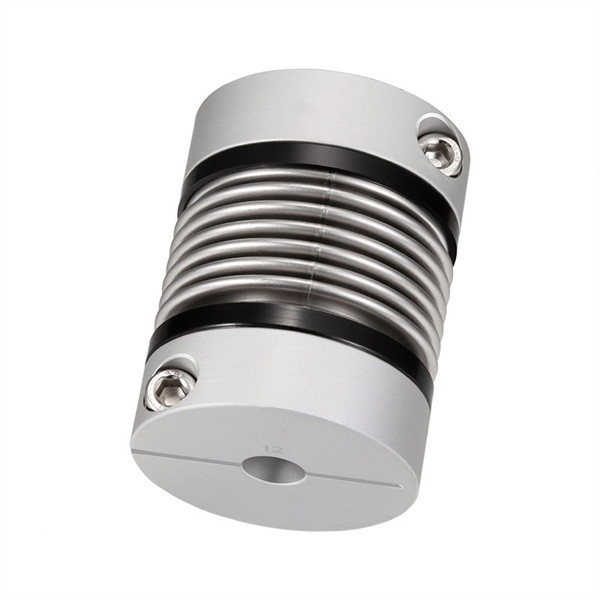

स्टील स्टेप्ड धौंकनी दस्ता युग्मन जीआरसी श्रृंखला दस्ता युग्मन एनकोडर
उत्पाद परिचय
धौंकनी युग्मन गति संचारित करने के लिए दो आधे कपलिंग के साथ सीधे वेल्ड या बंधन के लिए नालीदार पतली दीवार वाले पाइप (धौंकनी) का उपयोग करता है।युग्मन में सरल संरचना, छोटे समग्र आयाम, सुविधाजनक प्रसंस्करण और स्थापना और उच्च संचरण सटीकता के फायदे हैं।यह मुख्य रूप से छोटी शक्ति परिशुद्धता मशीनरी और नियंत्रण तंत्र में उपयोग किया जाता है जिसके लिए कॉम्पैक्ट संरचना और उच्च संचरण सटीकता की आवश्यकता होती है।
उत्पाद सुविधाएँ
> सामग्री एल्यूमीनियम मिश्र धातु है, और मध्यम धौंकनी उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेनलेस स्टील से बनी है
> लेजर वेल्डिंग का उपयोग धौंकनी और शाफ्ट आस्तीन के बीच किया जाता है, जिसमें शून्य रोटेशन क्लीयरेंस होता है, जो आगे और रिवर्स रोटेशन के लिए उपयुक्त होता है
> धौंकनी संरचना प्रभावी रूप से रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकती है
> सर्वो मोटर स्टेपर मोटर के लिए डिज़ाइन किया गया
> क्लैंपिंग पेंच की बन्धन विधि
चांगझौ Tianniu फैक्टरी बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, घुमावदार कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
उत्पाद चित्र
उत्पाद के आयाम
| नमूना | डी1 डी2 बोर | øडी | एल | एल1 | L2 | एल3 | एन | सी | एफ | एम | रिंच टॉर्क (एन·एम) |
| जीआरसी-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-एम4x16 | 3.5 |
| जीआरसी-40x55 | 8,9,9.525,10,11,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-एम4x20 | 3.5 |
| जीआरसी-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-एम6x25 | 15 |
