उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO9001
मॉडल संख्या: जीवी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
OEM/ODM: |
उपलब्ध |
सामग्री: |
स्टील |
उत्पाद का प्रकार: |
ओवररनिंग क्लच |
सतह उपचार: |
चमकाना |
आवेदन: |
ऑटोमोटिव |
पैकेजिंग: |
कार्टन का डिब्बा |
एमओक्यू: |
1 टुकड़ा |
वारंटी: |
1 वर्ष |
OEM/ODM: |
उपलब्ध |
सामग्री: |
स्टील |
उत्पाद का प्रकार: |
ओवररनिंग क्लच |
सतह उपचार: |
चमकाना |
आवेदन: |
ऑटोमोटिव |
पैकेजिंग: |
कार्टन का डिब्बा |
एमओक्यू: |
1 टुकड़ा |
वारंटी: |
1 वर्ष |

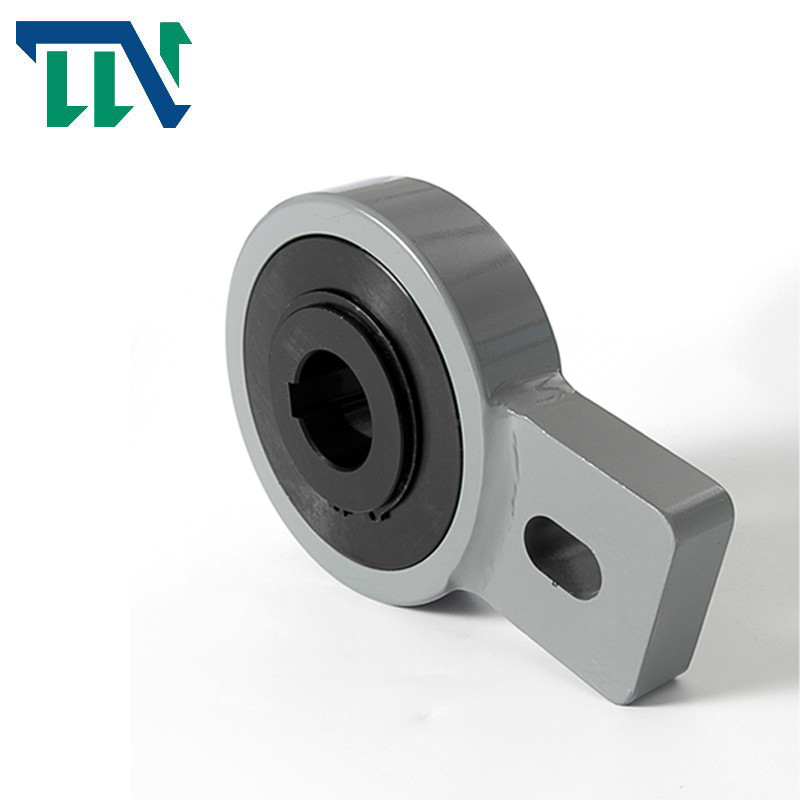

ओवररनिंग क्लच वन डायरेक्शन कैम क्लच रोलर लेयरिंग GV सीरीज GV80 बैकस्टॉप क्लच
विशेषताएं
टाइप जीवी एक रोलर प्रकार का फ्रीव्हील है। यह स्व-निहित है, कम घूर्णन गति के लिए सादे बीयरिंगों द्वारा केंद्रित है, और ढाल संरक्षित धातु भूलभुलैया सील का उपयोग करके सील किया गया है।
यह डिजाइन कठिन वातावरण में उपयोग के लिए उपयुक्त है। एक बोल्ट, मशीन के एक निश्चित भाग को सुरक्षित करता है और टॉर्क आर्म में स्लॉट से गुजरता है, घूर्णन स्टॉप प्रदान करता है।
यूनिट को वसा से चिकनाई के साथ दिया जाता है, जिसे क्षैतिज या ऊर्ध्वाधर स्थिति में स्थापित करने के लिए तैयार किया जाता है। मुख्य रूप से बैकस्टॉप के रूप में उपयोग किया जाता है, न्यूनतम स्थान की आवश्यकता के लिए टोक़ क्षमता उच्च होती है।
इस बोल्ट पर रेडियल क्लीयरेंस स्लॉट चौड़ाई के 1 ¢ 3% के बराबर होना चाहिए। टोरेंट हाथ और बीयरिंगों को पूर्व तनाव नहीं होना चाहिए। रोलर डिजाइन रोलर को
GV प्रकार प्रकाश अनुक्रमण अनुप्रयोगों के लिए आदर्श है।
आयाम और क्षमता
| मॉडल |
dH7 मिमी |
D मिमी |
L मिमी |
बी1 मिमी |
L1 मिमी |
b2 मिमी |
I2 मिमी |
I3 मिमी |
I4 मिमी |
वजन किलो |
अधिकतम गति |
मोर्टार Nm |
ड्रैग टॉर्क Nm |
| जीवी20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| जीवी30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| जीवी40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| जीवी100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
