बेर दस्ता युग्मन
Created with Pixso. GFC20*25 रबर जबड़ा लचीला शाफ्ट युग्मन उद्योग के लिए

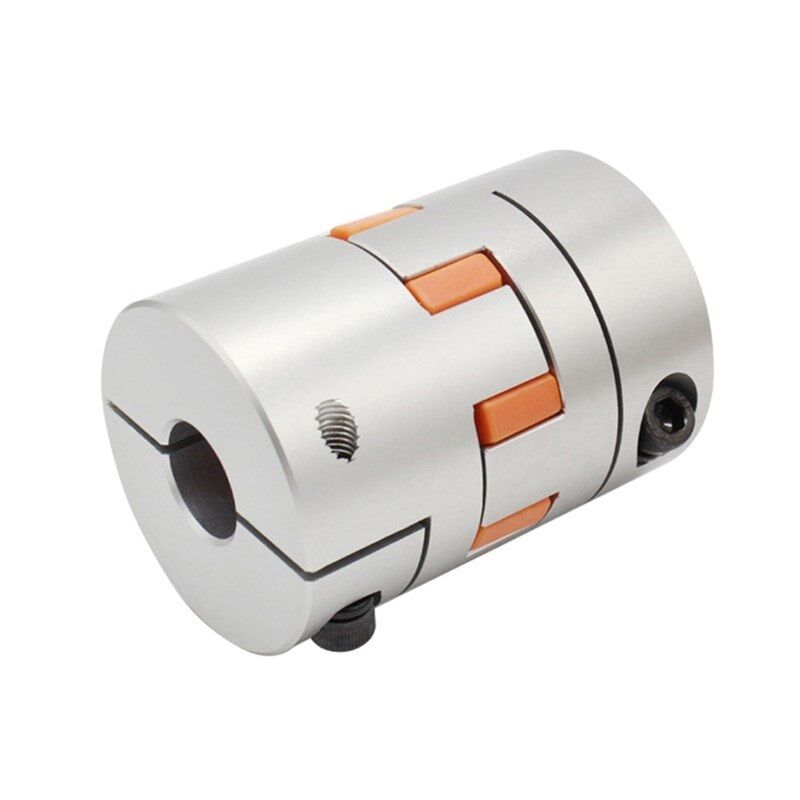

GFC20*25 रबर जबड़ा लचीला शाफ्ट युग्मन उद्योग के लिए

ब्रांड नाम: Tianniu
मॉडल नंबर: जीएफसी
MOQ: 1 पीसी
Price: negotiable
डिलीवरी का समय: 3-5 कार्य दिवस
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, , एल/सी, डी/ए, डी/पी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001
नमूना:
जीएफसी जॉ कपलिंग
गारंटी:
12 महीने
जनम का आकार:
3-55मिमी
लंबाई:
14-95 मिमी
टौक:
5-250
पैकेजिंग विवरण:
हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
आपूर्ति की क्षमता:
10000 प्रति माह
प्रमुखता देना:

उद्योग के लिए रबर जबड़ा शाफ्ट युग्मन

,

लचीला शाफ्ट युग्मन GFC20*25

,

रबड़ के जबड़े के साथ प्लम शाफ्ट युग्मन

उत्पाद वर्णन

जीएफसी शाफ्ट युग्मन लचीला युग्मन

GFC20*25 रबर जबड़ा लचीला शाफ्ट युग्मन उद्योग के लिए



उत्पादों की विशेषताएं



>उच्च टोक़ कठोरता, शाफ्ट के घूर्णन को सटीक रूप से नियंत्रित कर सकता है, उच्च परिशुद्धता नियंत्रण कर सकता है
>सर्वो और स्टेपिंग मोटर के लिए डिज़ाइन किया गया
>शाफ्ट और आस्तीन कनेक्शन के बीच कोई अंतर नहीं, सकारात्मक और नकारात्मक घूर्णन के लिए सामान्य
>कम जड़ता, उच्च गति संचालन के लिए उपयुक्त
>डायफ्राम उत्कृष्ट थकान प्रतिरोध के साथ वसंत स्टील से बना है



उत्पाद पैरामीटर



GFC20*25 रबर जबड़ा लचीला शाफ्ट युग्मन उद्योग के लिए
GFC20*25 रबर जबड़ा लचीला शाफ्ट युग्मन उद्योग के लिए
मॉडल पैरामीटर
आम बोर व्यास d1,d2
ΦD
L
LF
एलपी
F
एम
कसने वाले पेंच का टोक़
(एन.एम.)
GFC-14X22
3,4,5,6,6.35
14
22
14.3
6.6
5.0
एम2.5
1.0
GFC-20x25
3,4,5,6,6.35,7,8,9,9.525,10
20
25
16.7
8.6
5.9
एम3
1.5
GFC-20X30
3,4,5,6,6.35,7,8,9,9.525,10
20
30
19.25
8.6
5.9
एम3
1.5
GFC-25X30
4,5,6,6.35,7,8,9,9.525,10,11,12
25
30
20.82
11.6
8.5
एम4
2.5
GFC-25X34
4,5,6,6.35,7,8,9,9.525,10,11,12
25
34
22.82
11.6
8.5
एम4
2.5
GFC-30x35
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
35
23
11.5
10
एम4
2.5
GFC-30X40
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
40
25
11.5
10
एम4
2.5
GFC-40X50
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
50
32.1
14.5
14
एम5
7
GFC-40X55
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
55
34.5
14.5
14
एम5
7
GFC-40X66
6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24
40
66
40
14.5
14
एम5
7
GFC-55X49
10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
49
32
16.1
13.5
एम6
12
GFC-55X78
8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
78
46.4
16.1
19
एम6
12
GFC-65X80
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
80
48.5
17.3
14
एम8
20
GFC-65X90
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
90
53.5
17.3
22.5
एम8
20
GFC-80X114
19,20,22,24,25,28,30,32,35,38,40,42,45
80
114
68
22.5
16
एम8
20
GFC-95X126
19,20,22,24,25,28,30,32,35,38,40,42,45,50,55
95
126
74.5
24
18
M10
30
मॉडल पैरामीटर
नामित टोक़
(एन.एम) *
अनुमेय विचलन
(एमएम) *
अनुमत झुकने का कोण
(°)
अनुमेय अक्षीय विचलन
(एमएम) *
अधिकतम गति
आरपीएम
स्थैतिक मोड़ कठोरता
(एन.एम./रैड)
जड़ता का क्षण
(किलोग्राम.एम2)
वजन
घ)
GFC-14X22
5.0
0.1
1
±02
10000
50
1.0x10-6
10
GFC-20X25
5.0
0.1
1
±02
10000
50
1.0x10-6
15
GFC-20X30
5.0
0.1
1
^02
10000
53
1.1x10-6
19
GFC-25X30
10
0.1
1

10000
90
5.2X10-6
33
GFC-25X34
10
0.1
1
£) 2
10000
90
5.2x10-6
42
GFC-30X35
12.5
0.1
1
±02
10000
123
6.2x10-6
50
GFC-30x40
12.5
0.1
1
102
10000
123
6.2x10-6
60
GFC-40X50
17
0.1
1

8000
1100
3.8x10-5
115
GFC-40X55
17
0.1
1
±02
8000
1100
3.8x10-5
127
GFC-40X66
17
0.1
1

7000
1140
3.9x10-5
154
GFC-55X49
45
0.1
1
±02
6500
2350
1.6x10-3
241
GFC-55X78
45
0.1
1
102
6000
2500
1.6x10-3
341
GFC-65X80
108
0.1
1
±02
5500
4500
3.8x10-3
433
GFC-65X90
108
0.1
1
±02
5500
4800
3.8x10-3
583
GFC-80X114
145
0.1
1
£) 2
4500
5000
1.8x10-3
1650
GFC-95X126
250
0.1
1
±02
4000
5000
2.0x10-3
1000
