उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीएन श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पीसीएस
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
कठोर शाफ्ट युग्मन |
आदर्श: |
जीएनसीरीज |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
मोटाई: |
21-81 मिमी |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
नाम: |
कठोर शाफ्ट युग्मन |
आदर्श: |
जीएनसीरीज |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
मोटाई: |
21-81 मिमी |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |

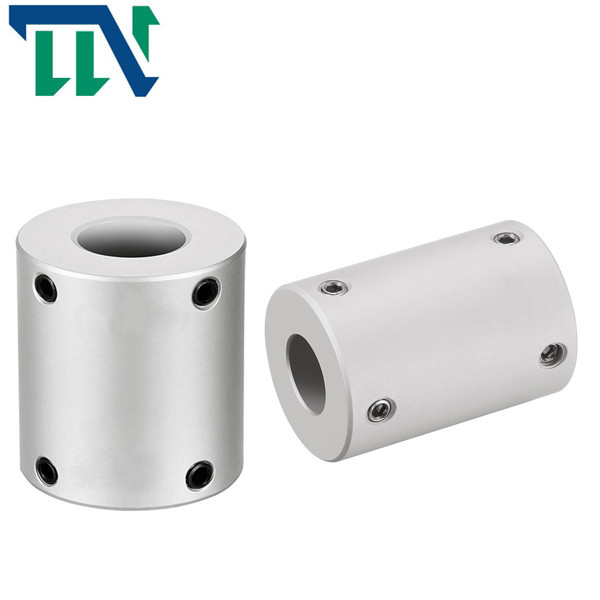

कठोर लचीला शाफ्ट युग्मन सेटक्रू एल्यूमीनियम मिश्र धातु मीट्रिक
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएन-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | एम3 | 0.7 |
| जीएन-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | एम3 | 0.7 |
| जीएन-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | एम3 | 0.7 |
| जीएन-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | एम 4 | 1.7 |
| जीएन-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | एम 4 | 1.7 |
| जीएन-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | एम 4 | 1.7 |
| जीएन-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | एम5 | 4 |
| जीएन-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | एम5 | 4 |
| जीएन-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | एम5 | 4 |
| जीएन-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | एम6 | 7 |
| जीएन-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | एम6 | 7 |
| जीएन-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | एम6 | 7 |
| ओडेल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीएन-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 6 |
| जीएन-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| जीएन-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| जीएन-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| जीएन-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| जीएन-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| जीएन-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| जीएन-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| जीएन-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| जीएन-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| जीएन-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| जीएन-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
