उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएनसी 32*32
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
कठोर शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
छिद्र का आकार: |
32 मिमी |
गारंटी: |
55जी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
नाम: |
कठोर शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
छिद्र का आकार: |
32 मिमी |
गारंटी: |
55जी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |

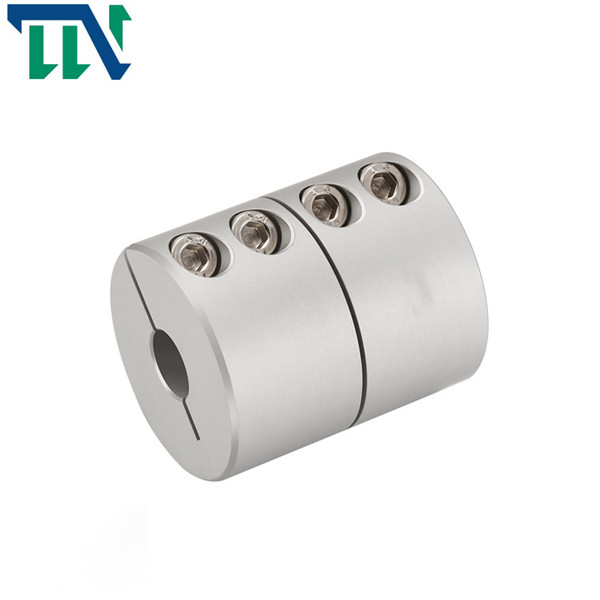

कठोर क्लैंपिंग जीएनसी 32 * 32 एल्यूमिनियम शाफ्ट युग्मन
मशीन के लिए कठोर क्लैंपिंग जीएनसी 28.5X 38 एल्यूमिनियम मिश्र धातु शाफ्ट युग्मन
उत्पाद सुविधाएँ
फ्लैंग्ड कपलिंग एक कठोर कपलिंग है, जो दो हाफ-कपलिंग को फ्लैंग्स के साथ साधारण फ्लैट कीज़ के साथ दो शाफ्ट से जोड़ना है, और फिर गति को प्रसारित करने के लिए दो हाफ-कपलिंग को एक में जोड़ने के लिए बोल्ट का उपयोग करना है।और टोक़।इस तरह के युग्मन के दो मुख्य संरचनात्मक रूप हैं: 1. दो शाफ्ट के संरेखण को प्राप्त करने के लिए बोल्ट का उपयोग करने के लिए हिंग वाले छेद पर निर्भर होना और टोक़ संचारित करने के लिए बाहर निकालना और कतरनी का सामना करने के लिए बोल्ट रॉड पर निर्भर होना;2. कंधे पर आधा युग्मन पर निर्भर करते हुए कंधे को दूसरे युग्मन आधे पर नाली के साथ गठबंधन किया जाता है।दो अर्ध-युग्मों को जोड़ने वाले बोल्ट ग्रेड बी और बी के साधारण बोल्ट का उपयोग कर सकते हैं, और दो अर्ध-युग्मन की संयुक्त सतहों के घर्षण टोक़ द्वारा टोक़ को प्रेषित किया जाता है।
कठोर युग्मन को निकला हुआ किनारा युग्मन, रेडियल कुंजी निकला हुआ किनारा युग्मन, आस्तीन युग्मन क्लैंप खोल युग्मन और समानांतर शाफ्ट युग्मन निकला हुआ किनारा युग्मन में विभाजित किया जाता है: दो शाफ्ट के युग्मन का एहसास करने के लिए दो आधे युग्मन के फ्लैंग्स को जोड़ने के लिए बोल्ट का उपयोग करें।रेडियल कुंजी निकला हुआ किनारा युग्मन: दो आधे कपलिंग को जोड़ने के लिए रेडियल कुंजी और साधारण बोल्ट का उपयोग करें।आस्तीन युग्मन: दो शाफ्ट को किसी तरह से जोड़ने के लिए सामान्य आस्तीन का उपयोग करें।क्लैंप शेल कपलिंग: दो शाफ्ट के युग्मन को महसूस करने के लिए किसी तरह से क्लैंप करने के लिए अक्ष के साथ विभाजित दो क्लैंप शेल का उपयोग करें समानांतर शाफ्ट युग्मन: एक युग्मन जिसमें दो समानांतर शाफ्ट पिन शाफ्ट के माध्यम से मध्यवर्ती प्लेट का उपयोग करके जुड़े होते हैं
इसमें सरल संरचना, कम लागत और बड़े टॉर्क ट्रांसमिशन के फायदे हैं।इसलिए, इसका उपयोग अक्सर तब किया जाता है जब गति कम होती है, कोई प्रभाव नहीं पड़ता है, शाफ्ट की कठोरता बड़ी होती है और संरेखण अच्छा होता है।निकला हुआ किनारा युग्मन (निकला हुआ किनारा युग्मन के रूप में भी जाना जाता है) दो निकला हुआ किनारा (निकला हुआ किनारा) डिस्क आधा कपलिंग को जोड़ने के लिए बोल्ट का उपयोग करता है, और दो आधे युग्मन क्रमशः दो शाफ्ट के साथ कुंजी के साथ जुड़े होते हैं, ताकि दो शाफ्ट कनेक्शन का एहसास हो और टोक़ और गति संचारित हो सके।निकला हुआ किनारा युग्मन में सरल संरचना, सुविधाजनक निर्माण, कम लागत, विश्वसनीय संचालन, सरल असेंबली, डिस्सेप्लर और रखरखाव, बड़े ट्रांसमिशन टॉर्क के फायदे हैं, जो यह सुनिश्चित कर सकते हैं कि दो शाफ्ट में उच्च केंद्रित सटीकता है।यह आमतौर पर स्थिर भार, उच्च गति या उच्च संचरण सटीकता के साथ शाफ्ट संचरण के लिए उपयोग किया जाता है
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएनसी-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | एम2.5 | 1 |
| जीएनसी-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | एम2.5 | 1 |
| जीएनसी-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | एम2.5 | 1 |
| जीएनसी-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | एम2.5 | 1 |
| जीएनसी-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | एम3 | 1.5 |
| जीएनसी-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | एम3 | 1.5 |
| जीएनसी-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | एम 4 | 2.5 |
| जीएनसी-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | एम 4 | 2.5 |
| जीएनसी-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | एम 4 | 2.5 |
| जीएनसी-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | एम5 | 7 |
| जीएनसी-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | एम5 | 7 |
| जीएनसी-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | एम6 | 12 |
| जीएनसी-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | एम6 | 12 |
| जीएनसी-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | एम6 | 12 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीएनसी-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 7 |
| जीएनसी-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| जीएनसी-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| जीएनसी-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| जीएनसी-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| जीएनसी-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| जीएनसी-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| जीएनसी-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| जीएनसी-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| जीएनसी-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| जीएनसी-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| जीएनसी-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| जीएनसी-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| जीएनसी-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
