उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएनसी 63*71
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
कठोर शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
63 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
320g |
नाम: |
कठोर शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
63 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
320g |

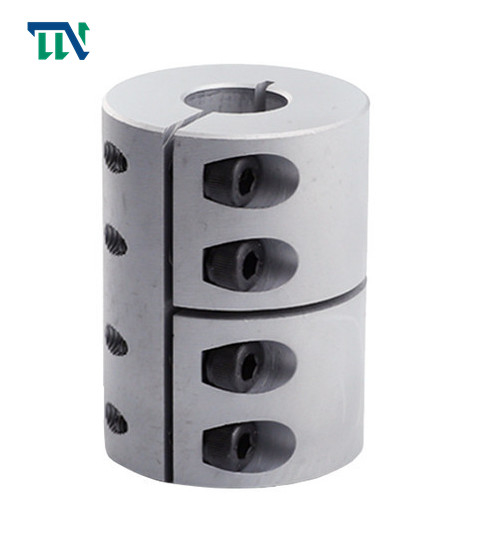

मशीन के लिए कठोर क्लैंपिंग जीएनसी 28.5X 38 एल्यूमिनियम मिश्र धातु शाफ्ट युग्मन
उत्पाद सुविधाएँ
फ्लैंग्ड कपलिंग एक कठोर कपलिंग है, जो दो हाफ-कपलिंग को फ्लैंग्स के साथ साधारण फ्लैट कीज़ के साथ दो शाफ्ट से जोड़ना है, और फिर गति को प्रसारित करने के लिए दो हाफ-कपलिंग को एक में जोड़ने के लिए बोल्ट का उपयोग करना है।और टोक़।इस तरह के युग्मन के दो मुख्य संरचनात्मक रूप हैं: 1. दो शाफ्ट के संरेखण को प्राप्त करने के लिए बोल्ट का उपयोग करने के लिए हिंग वाले छेद पर निर्भर होना और टोक़ संचारित करने के लिए बाहर निकालना और कतरनी का सामना करने के लिए बोल्ट रॉड पर निर्भर होना;2. कंधे पर आधा युग्मन पर निर्भर करते हुए कंधे को दूसरे युग्मन आधे पर नाली के साथ गठबंधन किया जाता है।
>एकीकृत संरचना, उच्च शक्ति एल्यूमीनियम मिश्र धातु सामग्री का समग्र उपयोग
> उच्च टोक़, उच्च कठोरता
> कठोर प्रकार मूल रूप से सनकीपन की अनुमति नहीं देता है, इसलिए इसे उपयोग में पूरी तरह से समायोजित किया जाना चाहिए
>सेटस्क्रू स्क्रू की बन्धन विधि
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएनसी-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | एम2.5 | 1 |
| जीएनसी-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | एम2.5 | 1 |
| जीएनसी-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | एम2.5 | 1 |
| जीएनसी-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | एम2.5 | 1 |
| जीएनसी-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | एम3 | 1.5 |
| जीएनसी-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | एम3 | 1.5 |
| जीएनसी-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | एम 4 | 2.5 |
| जीएनसी-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | एम 4 | 2.5 |
| जीएनसी-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | एम 4 | 2.5 |
| जीएनसी-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | एम5 | 7 |
| जीएनसी-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | एम5 | 7 |
| जीएनसी-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | एम6 | 12 |
| जीएनसी-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | एम6 | 12 |
| जीएनसी-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | एम6 | 12 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीएनसी-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 7 |
| जीएनसी-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| जीएनसी-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| जीएनसी-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| जीएनसी-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| जीएनसी-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| जीएनसी-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| जीएनसी-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| जीएनसी-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| जीएनसी-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| जीएनसी-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| जीएनसी-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| जीएनसी-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| जीएनसी-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
