| Brand Name: | Tianniu |
| Model Number: | जीएन 16*16 जीएन 16*24 |
| MOQ: | 2 पीसी |
| कीमत: | negotiable |
| Delivery Time: | 3-5 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी |

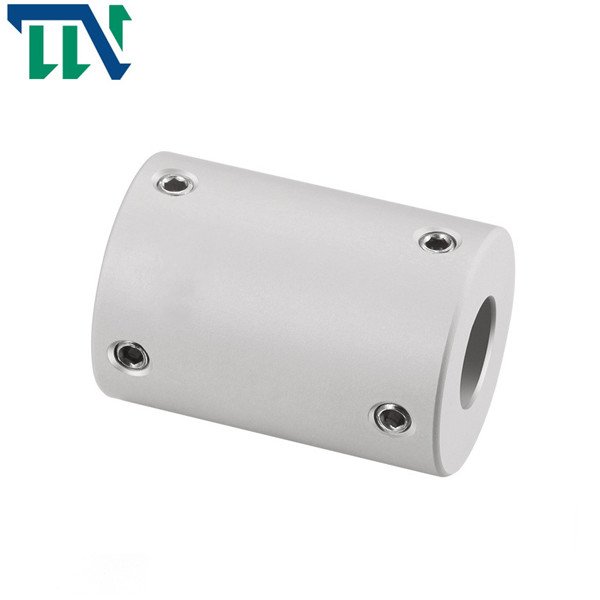

कठोर लचीला शाफ्ट युग्मन सेटक्रू एल्यूमीनियम मिश्र धातु मीट्रिक
उत्पाद सुविधाएँ
कठोर युग्मन एक प्रकार का मरोड़ वाला कठोर युग्मन है, जिसमें भार वहन करने पर भी कोई घूर्णन निकासी नहीं होती है।यहां तक कि जब विचलन के कारण भार होता है, कठोर युग्मन अभी भी टोक़ को कठोरता से प्रसारित करता है।
कठोर युग्मन के निकला हुआ किनारा पर बोल्ट रीमिंग छेद के लिए सभी बोल्ट हो सकते हैं, या उनमें से आधे रीमिंग छेद के लिए बोल्ट हैं, और अन्य आधे सामान्य बोल्ट हैं, ट्रांसमिशन टोक़ के परिमाण के अनुसार।
>एकीकृत संरचना, उच्च शक्ति एल्यूमीनियम मिश्र धातु सामग्री का समग्र उपयोग
> उच्च टोक़, उच्च कठोरता
> कठोर प्रकार मूल रूप से सनकीपन की अनुमति नहीं देता है, इसलिए इसे उपयोग में पूरी तरह से समायोजित किया जाना चाहिए
>सेटस्क्रू स्क्रू की बन्धन विधि
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएन-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | एम3 | 0.7 |
| जीएन-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | एम3 | 0.7 |
| जीएन-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | एम3 | 0.7 |
| जीएन-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | एम 4 | 1.7 |
| जीएन-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | एम 4 | 1.7 |
| जीएन-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | एम 4 | 1.7 |
| जीएन-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | एम5 | 4 |
| जीएन-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | एम5 | 4 |
| जीएन-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | एम5 | 4 |
| जीएन-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | एम6 | 7 |
| जीएन-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | एम6 | 7 |
| जीएन-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | एम6 | 7 |
| ओडेल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीएन-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 6 |
| जीएन-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| जीएन-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| जीएन-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| जीएन-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| जीएन-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| जीएन-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| जीएन-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| जीएन-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| जीएन-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| जीएन-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| जीएन-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
