उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: GN20*20 GN 20*30
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
कठोर शाफ्ट युग्मन |
आदर्श: |
जीएन श्रृंखला |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
20 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
15-20 ग्राम |
नाम: |
कठोर शाफ्ट युग्मन |
आदर्श: |
जीएन श्रृंखला |
सामग्री: |
एल्यूमिनियम स्टील |
जनम का आकार: |
20 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
वज़न: |
15-20 ग्राम |

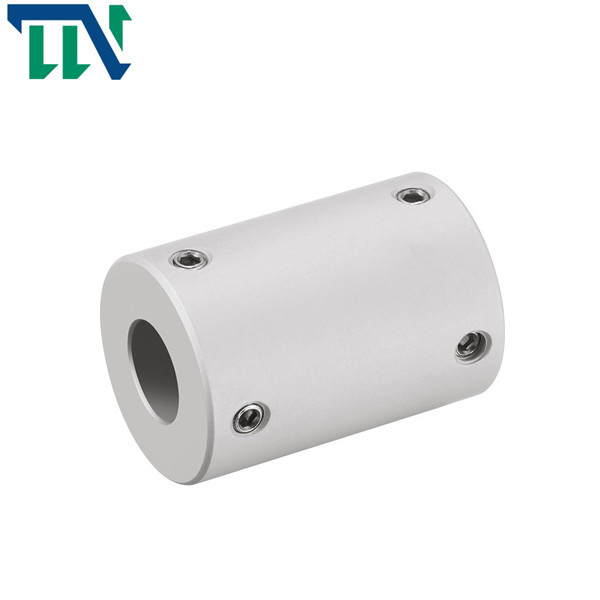

सीएनसी के लिए कठोर जीएन 20X20 30 रिगिफ शाफ्ट युग्मन सेटक्रू एल्यूमिनियम मिश्र धातु:
उत्पाद सुविधाएँ
कठोर युग्मन एक प्रकार का मरोड़ वाला कठोर युग्मन है, जिसमें भार वहन करने पर भी कोई घूर्णन निकासी नहीं होती है।यहां तक कि जब विचलन के कारण भार होता है, कठोर युग्मन अभी भी टोक़ को कठोरता से प्रसारित करता है।
कठोर युग्मन के निकला हुआ किनारा पर बोल्ट रीमिंग छेद के लिए सभी बोल्ट हो सकते हैं, या उनमें से आधे रीमिंग छेद के लिए बोल्ट हैं, और अन्य आधे सामान्य बोल्ट हैं, ट्रांसमिशन टोक़ के परिमाण के अनुसार।
लाभ:
1. हल्के वजन, अल्ट्रा-लो जड़ता और उच्च संवेदनशीलता 2. रखरखाव मुक्त, सुपर तेल और संक्षारण प्रतिरोध 3. एल्यूमिनियम मिश्र धातु और स्टेनलेस स्टील सामग्री 4. बोल्ट प्रकार, क्लैंपिंग प्रकार और अलगाव प्रकार प्रदान किए जाते हैं 5. विभिन्न पोर के साथ उत्पाद मॉडल दोनों सिरों पर आकार भी स्टॉक में उपलब्ध हैं
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएन-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | एम3 | 0.7 |
| जीएन-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | एम3 | 0.7 |
| जीएन-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | एम3 | 0.7 |
| जीएन-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | एम 4 | 1.7 |
| जीएन-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | एम 4 | 1.7 |
| जीएन-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | एम 4 | 1.7 |
| जीएन-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | एम5 | 4 |
| जीएन-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | एम5 | 4 |
| जीएन-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | एम5 | 4 |
| जीएन-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | एम6 | 7 |
| जीएन-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | एम6 | 7 |
| जीएन-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | एम6 | 7 |
| ओडेल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीएन-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 6 |
| जीएन-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| जीएन-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| जीएन-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| जीएन-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| जीएन-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| जीएन-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| जीएन-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| जीएन-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| जीएन-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| जीएन-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| जीएन-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
