| Brand Name: | Tianniu |
| Model Number: | जीएलटी श्रृंखला |
| MOQ: | 2 पीसी |
| कीमत: | negotiable |
| Delivery Time: | 5-7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी |
उत्पाद सुविधाएँ

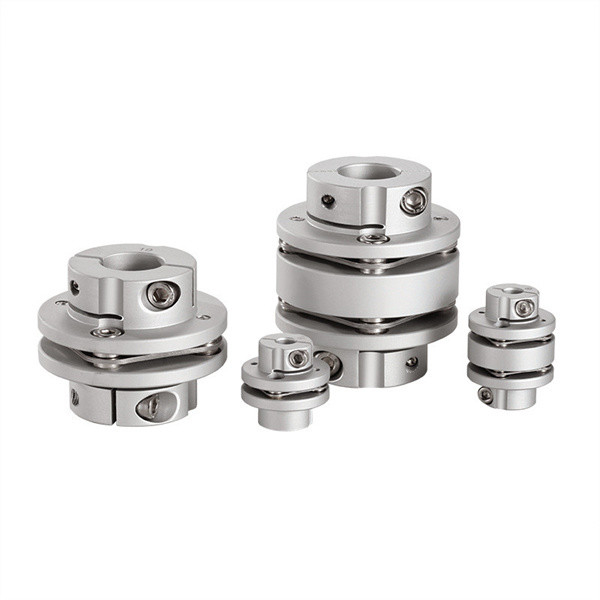

युग्मन की सतह ऑक्सीकरण होती है, आंतरिक छेद सटीक होता है, टोक़ संचरण बड़ा होता है, और लोच अच्छा होता है।मध्य डायाफ्राम 304 सामग्री से बना है, और इलास्टोमेर जर्मनी से आयातित पॉलीयूरेथेन से बना है।
डायाफ्राम युग्मन डायाफ्राम के लोचदार विरूपण द्वारा दो जुड़े शाफ्ट के सापेक्ष विस्थापन की भरपाई करता है।यह एक उच्च प्रदर्शन धातु लोचदार तत्व लचीला युग्मन है।इसे स्नेहन की आवश्यकता नहीं है, इसमें कॉम्पैक्ट संरचना, उच्च शक्ति, लंबी सेवा जीवन, कोई रोटेशन क्लीयरेंस नहीं है, और यह तापमान और तेल प्रदूषण से प्रभावित नहीं है।इसमें एसिड प्रतिरोध, क्षार प्रतिरोध और संक्षारण प्रतिरोध की विशेषताएं हैं।यह उच्च तापमान, उच्च गति और संक्षारक माध्यम काम करने की स्थिति में शाफ्ट संचरण के लिए उपयुक्त है, यह व्यापक रूप से विभिन्न यांत्रिक उपकरणों, जैसे पानी पंप (विशेष रूप से उच्च शक्ति और रासायनिक पंप), प्रशंसक, कंप्रेसर, हाइड्रोलिक मशीनरी के संचरण के लिए उपयोग किया जाता है। , पेट्रोलियम मशीनरी, प्रिंटिंग मशीनरी, कपड़ा मशीनरी, रासायनिक मशीनरी, खनन मशीनरी, धातुकर्म मशीनरी, विमानन (हेलीकॉप्टर), जहाज हाई-स्पीड पावर ट्रांसमिशन सिस्टम, स्टीम टर्बाइन पिस्टन पावर मैकेनिकल ट्रांसमिशन सिस्टम, क्रॉलर वाहन, और जनरेटर सेट हाई-स्पीड और हाई-पावर मैकेनिकल ट्रांसमिशन सिस्टम, डायनेमिक बैलेंसिंग के बाद, इसका व्यापक रूप से हाई-स्पीड ट्रांसमिशन शाफ्टिंग में उपयोग किया गया है
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | नहीं | ली | वामो | डी3 | एल.पी. | एस | एम | कस पेंच टोक़ (एनएम) |
| जीएलटी-34x37.5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21.6 | 37.5 | 12.15 | Φ16 | 6.8 | 3.2 | एम3 | 1.5 |
| जीएलटी-39x48 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 48 | 15.15 | 19 | 9.3 | 4.5 | एम 4 | 2.5 |
| जीएलटी-44x48 |
6,8,9,9.525,10,11,12,12.7,14,15,1 6,17,18 |
44 | 29.6 | 48 | 15.15 | 22.5 | 9.3 | 4.2 | एम 4 | 2.5 |
| जीएलटी-56x61 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19.90 | 32.5 | 10.8 | 5.2 | एम5 | 7 |
| जीएलटी-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | 38.3 | 14 | 6 | एम6 | 12 |
| जीएलटी-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | 45 | 22.3 | 7.7 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएलटी-34x37.5 | 2 | 0.12 | 1.5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एसयूएस 3 0 4 स्प्रिंग स्टील | एनोडाइजिंग उपचार | 49 |
| जीएलटी-39x48 | 4.5 | 0.15 | 1.5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| जीएलटी-44x48 | 6.75 | 0.17 | 1.5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| जीएलटी-56x61 | 20 | 0.17 | 1.5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| जीएलटी-68x74 | 50 | 0.18 | 1.5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| जीएलटी-82x98 | 90 | 0.18 | 1.5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
