उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएम श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |

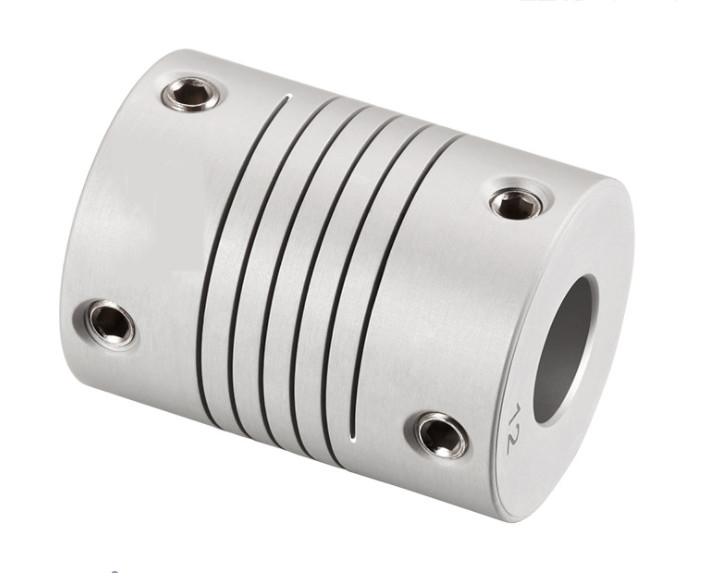

जीएम स्क्रू थ्रेड सेटस्क्रू कपलिंग वाइंडिंग कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
जनम का आकार: |
12-50 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
जीएम स्क्रू थ्रेड सेटस्क्रू कपलिंग वाइंडिंग कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
जनम का आकार: |
12-50 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पाद सुविधाएँ
शाफ्ट कपलिंग को प्रकार के अनुसार निम्नलिखित सबसे सामान्य श्रेणियों में विभाजित किया गया है:
धातु डायाफ्राम युग्मन: सर्वो मोटर्स, एन्कोडर्स, ग्रहीय रेड्यूसर, बॉल स्क्रू, कंप्रेसर, मिक्सर, पेपर मशीनरी, रोबोट और अन्य यांत्रिक उपकरणों के लिए उपयुक्त।बेर के आकार का युग्मन: एन्कोडर, सर्वो सिस्टम, मोटर स्पिंडल ड्राइव, पैकेजिंग मशीनरी, मशीन टूल ड्राइव, पंप और अन्य मशीनरी के लिए उपयुक्त।धौंकनी युग्मन: एनकोडर, सीएनसी मशीन टूल्स, पोजिशनिंग सिस्टम, बॉल स्क्रू, इंडेक्सिंग डिस्क, प्लैनेटरी गियर रिड्यूसर के लिए उपयुक्त।स्प्रिंग कपलिंग: रोटरी एनकोडर, स्टेपर मोटर्स, स्क्रू रॉड्स आदि के लिए उपयुक्त। समानांतर कपलिंग: स्टेपर मोटर्स, एनकोडर, स्क्रू रॉड्स आदि के कनेक्शन के लिए उपयुक्त। क्रॉस स्लाइड कपलिंग: टैकोमीटर, एनकोडर, स्क्रू, मशीन टूल और अन्य मशीनरी के लिए उपयुक्त .यूनिवर्सल युग्मन, कठोर युग्मन।
>एकीकृत संरचना, उच्च शक्ति एल्यूमीनियम मिश्र धातु सामग्री का समग्र उपयोग
>लोचदार क्रिया रेडियल, कोणीय और अक्षीय विचलन की भरपाई करती है
> वसंत डिजाइन, बफर प्रभाव के साथ
>एनकोडर, माइक्रो मोटर के लिए विशेष डिजाइन
>सेट पेंच की बन्धन विधि
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | एल1 | एल2 | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएम-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | एम3 | 0.7 |
| जीएम-15.5x21 | 3,4,5,6,6.35,7 | 15.5 | 21 | 2 | 0.4 | 3.3 | एम3 | 0.7 |
| जीएम-15.5x23 | 3,4,5,6,6.35,7 | 15.5 | 23 | 2 | 0.4 | 3.6 | एम3 | 0.7 |
| जीएम-19.1x19.1 | 4,5,6,6.35,7,8 | 17.5 | 23 | 2 | 0.4 | 3.6 | एम 4 | 1.7 |
| जीएम-17.5x23 | 4,5,6,6.35,7,8,10 | 19.1 | 19.1 | 2 | 0.4 | 3 | एम 4 | 1.7 |
| जीएम-19.5x24.5 | 6,6.35,7,8,9,9.525,10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | एम 4 | 1.7 |
| जीएम-25x32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 25 | 32 | 2 | 0.4 | 3.7 | एम 4 | 1.7 |
| जीएम-25.4x25.4 | 6,6.35,7,8,9,9.525,10,11,12,12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | एम 4 | 1.7 |
| जीएम-28.6x28.6 | 8,9,9.525,10,11,12,12.7,14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | एम 4 | 1.7 |
| जीएम-32x32 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | एम 4 | 1.7 |
| जीएम-32x41 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | 6.8 | एम 4 | 1.7 |
| जीएम-38.7x38.1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | एम5 | 4 |
| जीएम-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | एम6 | 7 |
| जीएम-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0.5 | 8.5 | एम6 | 7 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किलोग्राम एम2) |
शाफ्ट आस्तीन की सामग्री | सतह का उपचार | वजन (जी) |
| जीएम-12xl8.5 | 0.3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | एनोडाइजिंग उपचार | 4 |
| जीएम-15.5x21 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| जीएम-15.5x23 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| जीएम-17.5x23 | 0.6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| जीएम-19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| जीएम-19.5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| जीएम-25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| जीएम-25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| जीएम-28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| जीएम-32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| जीएम-32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| जीएम-38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| जीएम-42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| जीएम-50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
