उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीएचसी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत
मूल्य: Negotiation
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैंपिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |
नाम: |
ओल्डम शाफ्ट युग्मन |
सामग्री: |
एल्यूमिनियम स्टील |
भीतरी व्यास: |
16-70 मिमी |
आदर्श: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैंपिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |

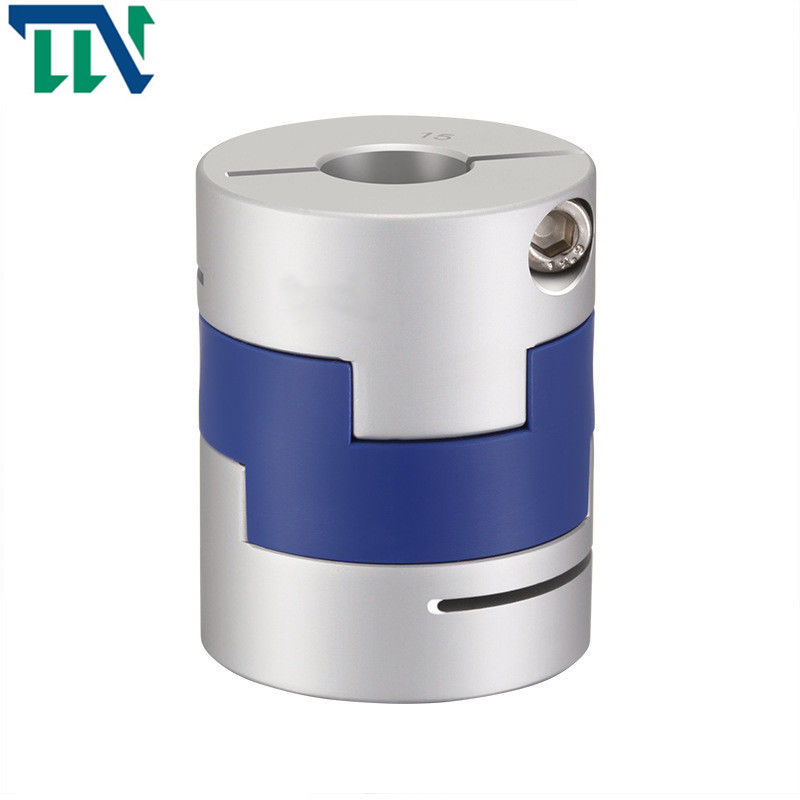

तंत्र कनेक्शन के लिए एल्यूमिनियम मिश्र धातु लचीला ओल्डम प्रकार दस्ता युग्मन
उत्पाद सुविधाएँ
जीएचसी ओल्डम टाइप कपलिंग क्रॉस स्लाइडिंग क्लैंप कपलिंग
> हम उपयोग कर रहे हैं कोलाइड सामग्री PA66 आयात की जाती है, जिसमें अच्छा पहनने का प्रतिरोध, संक्षारण प्रतिरोध और विद्युत इन्सुलेशन होता है
> हम स्लाइडिंग डिज़ाइन का उपयोग कर रहे हैं रेडियल और कोणीय विचलन को अधिक प्रभावी ढंग से क्षतिपूर्ति कर सकते हैं
> वियोज्य डिजाइन, स्थापित करने में आसान
> क्लैंपिंग स्क्रू की बन्धन विधि
Changzhou Tianniu Factory बेर कपलिंग, कठोर कपलिंग, यूनिवर्सल कपलिंग, क्रॉस स्लाइड कपलिंग, वाइंडिंग कपलिंग, धौंकनी कपलिंग, डबल मेम्ब्रेन कपलिंग और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
उत्पाद पैरामीटर
उत्पादन चित्र
उत्पादन डेटाशीट
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएचसी-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | एम2.5 | 1 |
| जीएचसी-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | एम2.5 | 1 |
| जीएचसी-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | एम2.5 | 1 |
| जीएचसी-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | एम2.5 | 1 |
| जीएचसी-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | एम3 | 1.5 |
| जीएचसी-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | एम3 | 1.5 |
| जीएचसी-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | एम 4 | 2.5 |
| जीएचसी-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | एम 4 | 2.5 |
| जीएचसी-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | एम5 | 7 |
| जीएचसी-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | एम6 | 12 |
| जीएचसी-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | एम6 | 12 |
| जीएचसी-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | एम6 | 12 |
| जीएचसी-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | एम8 | 20 |
| जीएचसी-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएचसी-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीए 6 6 | एनोडाइजिंग उपचार | 8 |
| जीएचसी-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| जीएचसी-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| जीएचसी-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| जीएचसी-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| जीएचसी-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| जीएचसी-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| जीएचसी-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| जीएचसी-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| जीएचसी-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| जीएचसी-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| जीएचसी-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| जीएचसी-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| जीएचसी-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| जीएचसी-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
