उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीएलजे श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
आदर्श: |

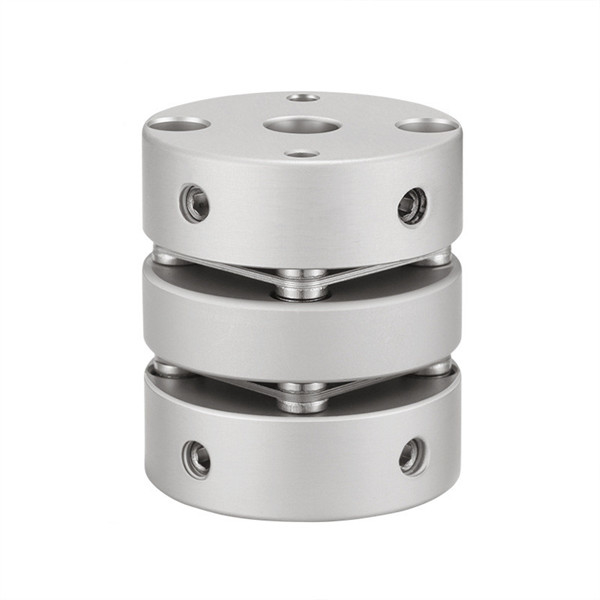

जीएलजे डबल डायाफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डबल डायाफ्राम सेट पेंच युग्मन |
छिद्र का आकार: |
19-68 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
आदर्श: |
जीएलजे डबल डायाफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डबल डायाफ्राम सेट पेंच युग्मन |
छिद्र का आकार: |
19-68 मिमी |
गारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पाद परिचय
कपलिंग को कपलिंग भी कहा जाता है।आमतौर पर उपयोग किए जाने वाले अधिकांश कपलिंगों को मानकीकृत या मानकीकृत किया गया है।आम तौर पर, युग्मन के प्रकार का सही ढंग से चयन करना और युग्मन के प्रकार और आकार का निर्धारण करना आवश्यक है।जब आवश्यक हो, लोड क्षमता की जाँच की जा सकती है और इसकी कमजोर कमजोर कड़ियों के लिए गणना की जा सकती है;जब रोटेशन की गति अधिक होती है, तो बाहरी किनारे के केन्द्रापसारक बल और लोचदार तत्व की विकृति की जाँच की जानी चाहिए, और शेष राशि की जाँच की जानी चाहिए।
एक यांत्रिक घटक ड्राइविंग शाफ्ट और संचालित शाफ्ट को एक साथ घुमाने और गति और टोक़ संचारित करने के लिए मजबूती से कनेक्ट करने के लिए उपयोग किया जाता है।कभी-कभी इसका उपयोग शाफ्ट और अन्य भागों (जैसे गियर, पुली आदि) को जोड़ने के लिए भी किया जाता है।यह अक्सर दो हिस्सों से बना होता है, जो क्रमशः चाबियों या तंग फिटिंग से जुड़ा होता है, और दो शाफ्ट के सिरों पर लगाया जाता है, और फिर दो हिस्सों को किसी तरह से जोड़ा जाता है।गलत निर्माण और स्थापना, ऑपरेशन के दौरान विरूपण या थर्मल विस्तार, आदि के कारण दो शाफ्ट के बीच युग्मन ऑफसेट (अक्षीय ऑफसेट, रेडियल ऑफसेट, कोणीय ऑफसेट या व्यापक ऑफसेट सहित) के लिए भी क्षतिपूर्ति कर सकता है;और सदमे शमन और कंपन अवशोषण।
सामान्य युग्मन कार्य: जब शाफ्ट और शाफ्ट को शक्ति संचारित करने के लिए जोड़ा जाना है, तो आमतौर पर कनेक्शन के लिए एक चरखी या गियर का उपयोग किया जाता है, लेकिन अगर दो शाफ्ट को एक सीधी रेखा में होना आवश्यक है और एक स्थिर गति से घूमने की आवश्यकता होती है, कनेक्ट करने के लिए एक कपलिंग का उपयोग किया जाना चाहिए।हालांकि, सटीकता में वृद्धि के कारण, शाफ्ट के थर्मल विस्तार या ऑपरेशन के दौरान शाफ्ट के झुकने से दो शाफ्ट के बीच की सांद्रता बदल जाएगी।इसलिए, लचीले युग्मन का उपयोग दो शाफ्टों के बीच विद्युत संचरण को बनाए रखने और दो शाफ्टों को अवशोषित करने के लिए एक पुल के रूप में किया जा सकता है।शाफ्ट के बीच रेडियल, कोणीय और अक्षीय विचलन, जिससे मशीन के जीवन का विस्तार होता है और मशीन की गुणवत्ता में सुधार होता है।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | एल | वामो | एल.पी. | d3 | एस | एफ | एम | कसने पेंच टोक़ (एनएम) |
| जीएलजे-19x27 | 3,4,5,6,6.35,7,8,9,9.525,10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | एम 3 | 0.7 |
| जीएलजे-26x32 | 4,5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | एम 4 | 1.7 |
| जीएलजे-32x41 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | एम 4 | 1.7 |
| जीएलजे-39x47 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | एम 5 | 4 |
| जीएलजे-44x53 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | एम 6 | 8.4 |
| जीएलजे-56x64 |
10,11,12,12.7,13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | एम 6 | 8.4 |
| जीएलजे-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | एम 8 | 10.5 |
| एनोडाइजिंग उपचार | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य सनकीपन (मिमी)* |
स्वीकार्य विक्षेपण कोण (°)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति rpm |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वज़न (जी) |
| जीएलजे-19x27 | 1 | 0.12 | 1.5 | ± 0.18 | 10000 | 170 | 8.8x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | SUS 3 0 4 स्प्रिंग स्टील | एनोडाइजिंग उपचार | 13 |
| जीएलजे-26x32 | 1.5 | 0.15 | 1.5 | ± 0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| जीएलजे-32x41 | 2 | 0.17 | 1.5 | ± 0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| जीएलजे-39x47 | 6 | 0.22 | 1.5 | ± 0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| जीएलजे-44x53 | 9 | 0.22 | 1.5 | ± 0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| जीएलजे-56x64 | 25 | 0.27 | 1.5 | ± 0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| जीएलजे-68x75 | 60 | 0.32 | 1.5 | ± 0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
