उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीएचसी 40*50
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत
मूल्य: Negotiation
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नाम: |
ओल्डहैम दस्ता युग्मन |
सामग्री: |
एल्युमिनियम स्टील |
भीतरी व्यास: |
8-19 मिमी |
नमूना: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैम्पिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |
नाम: |
ओल्डहैम दस्ता युग्मन |
सामग्री: |
एल्युमिनियम स्टील |
भीतरी व्यास: |
8-19 मिमी |
नमूना: |
जीएचसी श्रृंखला |
संरचना: |
ओल्डम क्लैम्पिंग प्रकार |
गारंटी: |
12 महीने |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
लचीला या कठोर: |
लचीला |

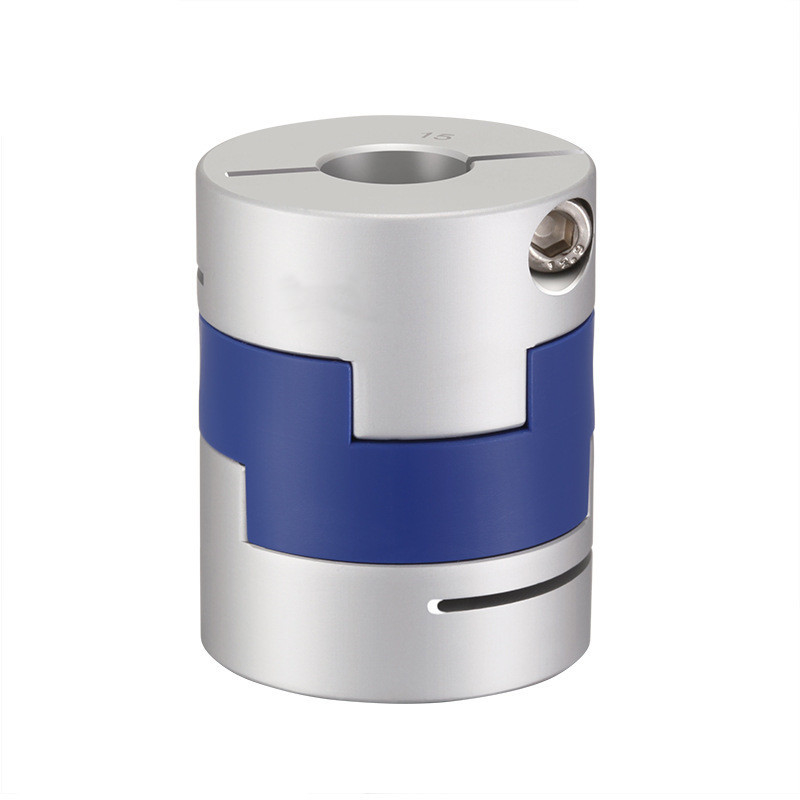

शाफ़्ट कपलिंग GHC सीरीज़ एल्युमिनियम फ्लेक्सिबल 40x50mm ओल्डहैम स्टाइल कपलिंग
उत्पाद परिचय
ये ओल्डहैम कपलिंग हैं।हम शाफ्ट कपलिंग के सभी प्रकार के उत्पादन के निर्माता हैं।अनुकूलित कपलिंग भी स्वीकार्य हैं।
ओल्डहैम टाइप शाफ्ट कपलिंग को शाफ्ट के चारों ओर समान रूप से जकड़ने के लिए डिज़ाइन किया गया है और शाफ्ट को नुकसान पहुँचाए बिना फिक्स्ड स्क्रू कपलिंग की तुलना में अधिक प्रतिधारण प्रदान करता है।फिर सुरक्षित करने के लिए क्लैंपिंग स्क्रू को कस लें।
इसका आकार हल्का और स्थापित करने में सुविधाजनक है, जो उद्यमों के प्रसंस्करण और उत्पादन के लिए समय बचाता है।दूसरे, यह तेल जंग के लिए प्रतिरोधी है और विद्युत रूप से अछूता हो सकता है।विभिन्न स्लाइडर इलास्टोमर्स उपलब्ध हैं।
शाफ्ट आस्तीन और मध्यवर्ती टुकड़े के बीच फिसलने से बड़े रेडियल और कोणीय विचलन हो सकते हैं।बीच में विशेष बम्प डिज़ाइन एक सहायक भूमिका निभा सकता है और बड़े कोणीय विचलन को झुकने के क्षण के बिना अनुमति देता है, ताकि अक्षीय भार को कम किया जा सके
ओल्डहैम युग्मन के लाभ:
सबसे पहले, इसका आकार हल्का और स्थापित करना आसान है, जो उद्यमों के प्रसंस्करण और उत्पादन के लिए समय बचाता है।दूसरे, यह तेल जंग के लिए प्रतिरोधी है और विद्युत रूप से अछूता हो सकता है।विभिन्न स्लाइडर इलास्टोमर्स उपलब्ध हैं।झाड़ी और बीच के टुकड़े के बीच की फिसलन बड़े रेडियल और कोणीय विचलन को सहन कर सकती है।कोण विचलन झुकने का क्षण उत्पन्न नहीं करता है, ताकि अक्षीय भार कम से कम हो।
दूसरे, संरचना सरल है, आकार सीमा विस्तृत है, जड़ता का क्षण छोटा है, उपयोग सुविधाजनक है, और यह दृश्य निरीक्षण के लिए सुविधाजनक है।सुपीरियर तेल संक्षारण प्रतिरोध और विद्युत इन्सुलेशन मिसलिग्न्मेंट के कारण होने वाले अक्षीय भार को कम करता है, और झाड़ी और मध्य के बीच फिसलने से बड़े रेडियल और कोणीय मिसलिग्न्मेंट को सहन किया जा सकता है।
अन्य कपलिंगों की तुलना में, सबसे पहले, इसका आकार विशेष रूप से हल्का दिखता है, और इस तरह की चीज सबसे अधिक आकर्षक होती है, और बीच में क्रॉस स्लाइडर में आपके लिए चुनने के लिए अलग-अलग रंग होते हैं, और इसे स्थापित करना भी आसान है .यह तकलीफदेह नहीं है।सबसे बड़ी बात यह है कि यह रखरखाव को बचा सकता है और साथ ही इसे बिजली, दूषण और जंग रोधी भी बनाया जा सकता है और इसकी सेवा का जीवन अपेक्षाकृत लंबा होता है।यह एक बहुत ही किफायती और उपयुक्त युग्मन है
अधिक जानकारी के लिए हमसे संपर्क करने का स्वागत!
उत्पाद पैरामीटर
उत्पादन चित्र
उत्पादन डेटाशीट
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | एल | वामो | एल.पी. | एफ | एम | कसने पेंच टोक़ (एनएम) |
| जीएचसी-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | एम2.5 | 1 |
| जीएचसी-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | एम2.5 | 1 |
| जीएचसी-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | एम2.5 | 1 |
| जीएचसी-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | एम2.5 | 1 |
| जीएचसी-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | एम 3 | 1.5 |
| जीएचसी-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | एम 3 | 1.5 |
| जीएचसी-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | एम 4 | 2.5 |
| जीएचसी-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | एम 4 | 2.5 |
| जीएचसी-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | एम 5 | 7 |
| जीएचसी-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | एम 5 | 7 |
| जीएचसी-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | एम 6 | 12 |
| जीएचसी-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | एम 6 | 12 |
| जीएचसी-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | एम 6 | 12 |
| जीएचसी-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | एम 8 | 20 |
| जीएचसी-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | एम 8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य सनकीपन (मिमी)* |
स्वीकार्य विक्षेपण कोण (°)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति rpm |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.M2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वज़न (जी) |
| जीएचसी-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5x10-7 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | पीए 6 6 | एनोडाइजिंग उपचार | 8 |
| जीएचसी-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| जीएचसी-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| जीएचसी-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| जीएचसी-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| जीएचसी-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| जीएचसी-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| जीएचसी-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| जीएचसी-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| जीएचसी-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| जीएचसी-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| जीएचसी-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| जीएचसी-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| जीएचसी-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| जीएचसी-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
