उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीबी श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 पीसीएस
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्र शिपिंग द्वारा कार्टन
प्रसव के समय: 5 से 7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह

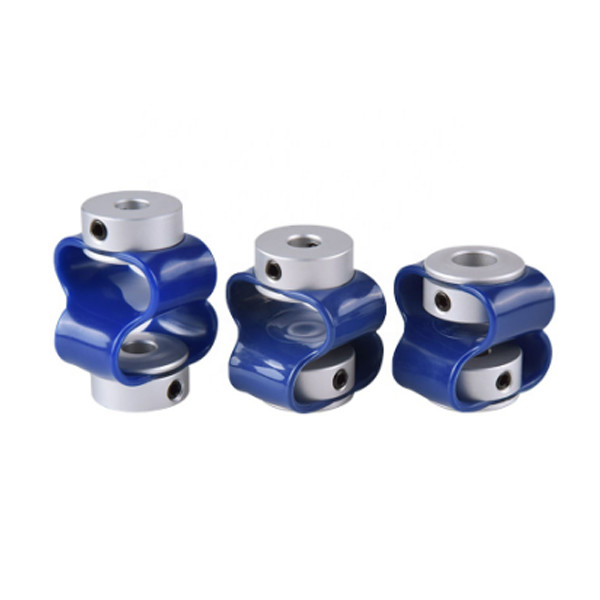

मॉडल: |
GB 8 फ़ॉन्ट्स एन्कोडर-विशिष्ट |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
8 फ़ॉन्ट्स एन्कोडर-विशिष्ट |
छिद्र का आकार: |
34-82 मिमी |
वारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह उपचार: |
एनोडिक ऑक्सीकरण उपचार |
मॉडल: |
GB 8 फ़ॉन्ट्स एन्कोडर-विशिष्ट |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
8 फ़ॉन्ट्स एन्कोडर-विशिष्ट |
छिद्र का आकार: |
34-82 मिमी |
वारंटी: |
12 महीने |
इलास्टोमेर मटेरिया: |
PA66 |
सतह उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पादों की विशेषताएं
Bellows युग्मनः एन्कोडर, सीएनसी मशीन उपकरण, पोजिशनिंग सिस्टम, गेंद पेंच, अनुक्रमण प्लेट और ग्रह गियर reducer के लिए उपयुक्त। स्प्रिंग युग्मनः घूर्णी एन्कोडर, स्टेपिंग मोटर,स्क्रू रॉड, आदि समानांतर युग्मन: स्टेपिंग मोटर, एन्कोडर, स्क्रू रॉड आदि को जोड़ने के लिए उपयुक्त है क्रॉस स्लाइडर युग्मनः टैकोमीटर, एन्कोडर, स्क्रू रॉड, मशीन टूल्स और अन्य मशीनों के लिए उपयुक्त है।सार्वभौमिक युग्मन, कठोर युग्मन।
धातु डायफ्राम युग्मनः सर्वो मोटर, एन्कोडर, प्लैनेटरी रिड्यूसर, गेंद पेंच, कंप्रेसर, मिक्सर, कागज बनाने की मशीनरी, रोबोट और अन्य यांत्रिक उपकरणों के लिए उपयुक्त। प्लम फूल युग्मनःएन्कोडर के लिए उपयुक्त, सर्वो सिस्टम, मोटर धुरी ड्राइव, पैकेजिंग मशीनरी, मशीन टूल्स ड्राइव, पंप और अन्य मशीनरी।
>कोडर के लिए डिज़ाइन किया गया
>अच्छी लचीलापन, टूटना आसान नहीं
>इलास्टोमर पॉलीयूरेथेन से बना है, तेल और ऑक्सीकरण प्रतिरोधी है
उत्पाद पैरामीटर
| मॉडल पैरामीटर | आम बोर व्यास d1,d2 | ΦD | L | एलपी | एस | F | एम | कसने वाले पेंच का टोक़ (एन.एम.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | एम3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | एम3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | एम4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | एम4 | 1.7 |
| मॉडल पैरामीटर | नामित टोक़ (एन.एम) * |
अनुमेय विचलन (एमएम) * |
अनुमत झुकने का कोण (°) |
अनुमेय अक्षीय विचलन (एमएम) * |
अधिकतम गति आरपीएम |
स्थैतिक मोड़ कठोरता (एन.एम./रैड) |
जड़ता का क्षण (किलोग्राम)2) |
शाफ्ट के आवरण की सामग्री | स्क्रैपनेल की सामग्री | सतह उपचार | वजन घ) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु | पीयू |
एनोडाइजिंग उपचार |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
