उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO 9001
मॉडल संख्या: जीएफसी 30*35
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नमूना: |

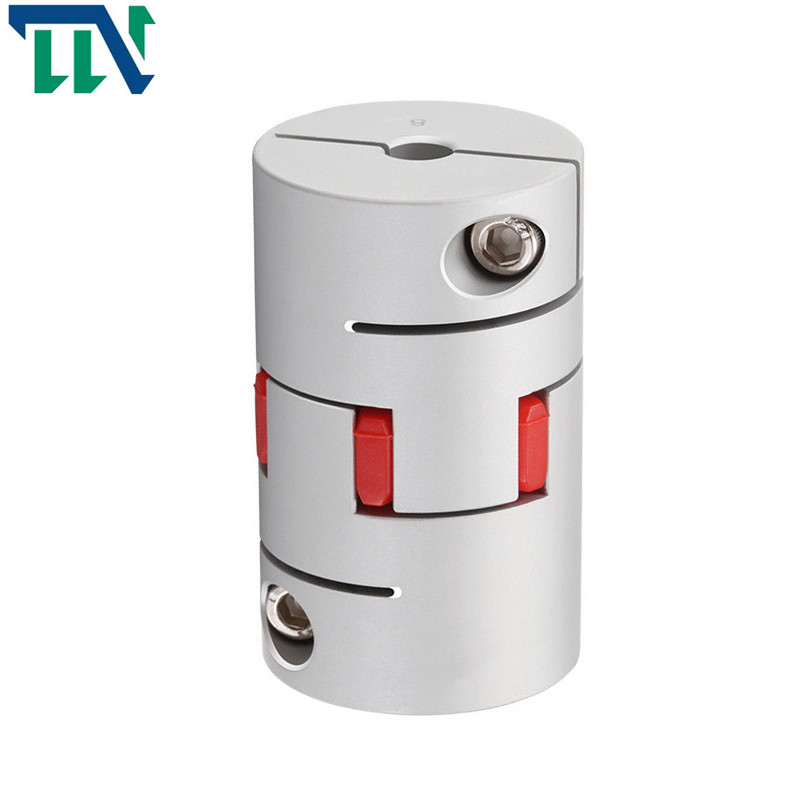

जीएफसी शाफ्ट युग्मन |
गारंटी: |
12 महीने |
छिद्र का आकार: |
5-16 मिमी |
लंबाई: |
35 मिमी |
वज़न: |
0.05 किग्रा |
टौके: |
12.5 |
नमूना: |
जीएफसी शाफ्ट युग्मन |
गारंटी: |
12 महीने |
छिद्र का आकार: |
5-16 मिमी |
लंबाई: |
35 मिमी |
वज़न: |
0.05 किग्रा |
टौके: |
12.5 |
उत्पाद सुविधाएँ
मुख्य विशेषताएं
1. कंपन को अवशोषित कर सकते हैं और रेडियल, कोणीय और अक्षीय विचलन की भरपाई कर सकते हैं
2. इंटरमीडिएट इलास्टोमेर कनेक्शन
3. तेल प्रतिरोध और विद्युत इन्सुलेशन
4. सेट स्क्रू से सुरक्षित करें
5. दक्षिणावर्त और वामावर्त रोटेशन की विशेषताएं बिल्कुल समान हैं
प्लम ब्लॉसम कपलिंग एक व्यापक रूप से इस्तेमाल किया जाने वाला कपलिंग है, जिसमें दो मेटल क्लॉ डिस्क और एक इलास्टिक बॉडी होती है।दो धातु क्लॉ डिस्क आमतौर पर 45 गेज स्टील होते हैं, लेकिन संवेदनशील भार की आवश्यकता होने पर एल्यूमीनियम मिश्र धातु भी उपयोगी होते हैं।प्लम-ब्लॉसम कपलिंग में एक सरल संरचना, आसान रखरखाव, स्नेहन की कोई आवश्यकता नहीं, सुविधाजनक निरीक्षण, रखरखाव-मुक्त है, और लंबे समय तक लगातार चल सकता है।इसमें अच्छा कंपन भिगोना, बफरिंग और विद्युत इन्सुलेशन गुण हैं, और यह स्थिर और मज़बूती से काम करता है।बड़ी अक्षीय, रेडियल और कोणीय क्षतिपूर्ति क्षमताएं हैं।छोटे रेडियल आकार, हल्के वजन, जड़ता का छोटा क्षण, मध्यम और उच्च गति के अवसरों के लिए उपयुक्त।उच्च शक्ति पॉलीयूरेथेन लोचदार तत्व पहनने के लिए प्रतिरोधी और तेल प्रतिरोधी हैं, बड़ी असर क्षमता, लंबी सेवा जीवन है, और सुरक्षित और भरोसेमंद हैं।
आवेदन की गुंजाइश
प्लम कपलिंग का व्यापक रूप से सीएनसी मशीन टूल्स, सीएनसी खराद, मशीनिंग केंद्र, उत्कीर्णन मशीन, सीएनसी मिलिंग मशीन, कंप्यूटर घडि़याल, धातुकर्म मशीनरी, खनन मशीनरी, पेट्रोलियम मशीनरी, रासायनिक मशीनरी, उठाने वाली मशीनरी, परिवहन मशीनरी, प्रकाश उद्योग मशीनरी, कपड़ा मशीनरी में व्यापक रूप से उपयोग किया जाता है। , पंप, पंखे, आदि।
Changzhou Tianniu फैक्टरी बेर युग्मन, कठोर युग्मन, सार्वभौमिक युग्मन, क्रॉस स्लाइडिंग युग्मन, घुमावदार युग्मन, धौंकनी युग्मन, डबल झिल्ली युग्मन और अन्य उत्पादों का एक पेशेवर निर्माता है।प्रसंस्करण कंपनी के पास एक पूर्ण और वैज्ञानिक गुणवत्ता प्रबंधन प्रणाली है।
यह विभिन्न शैलियों के दर्जनों प्रकार के स्टार कपलिंग का उत्पादन कर सकता है।कंपनी विभिन्न गैर-मानक कपलिंगों के डिजाइन और निर्माण का कार्य करती है।लघु निर्माण अवधि (उत्पादन चक्र 4-7 दिन), विश्वसनीय गुणवत्ता, उचित मूल्य, पूरी तरह से आयात, पर्याप्त सूची और पर्याप्त उत्पाद आपूर्ति की जगह।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | एफ | एम | कस पेंच टोक़ (एनएम) |
| जीएफसी-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14.3 | 6.6 | 5.0 | एम2.5 | 1.0 |
| जीएफसी-20x25 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 25 | 16.7 | 8.6 | 5.9 | एम3 | 1.5 |
| जीएफसी-20X30 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 19.25 | 8.6 | 5.9 | एम3 | 1.5 |
| जीएफसी-25X30 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 30 | 20.82 | 11.6 | 8.5 | एम 4 | 2.5 |
| जीएफसी-25X34 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 34 | 22.82 | 11.6 | 8.5 | एम 4 | 2.5 |
| जीएफसी-30x35 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11.5 | 10 | एम 4 | 2.5 |
| जीएफसी-30X40 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11.5 | 10 | एम 4 | 2.5 |
| जीएफसी-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14.5 | 14 | एम5 | 7 |
| जीएफसी-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34.5 | 14.5 | 14 | एम5 | 7 |
| जीएफसी-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | एम5 | 7 |
| जीएफसी-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13.5 | एम6 | 12 |
| जीएफसी-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | एम6 | 12 |
| जीएफसी-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | एम8 | 20 |
| जीएफसी-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53.5 | 17.3 | 22.5 | एम8 | 20 |
| जीएफसी-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | एम8 | 20 |
| जीएफसी-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | एम10 | 30 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ (एनएम)* |
स्वीकार्य विलक्षणता (मिमी)* |
स्वीकार्य विक्षेपण कोण (डिग्री)* |
स्वीकार्य अक्षीय विचलन (मिमी)* |
अधिकतम गति आरपीएम |
स्थैतिक मरोड़ कठोरता (एनएम/रेड) |
निष्क्रियता के पल (किग्रा.एम2) |
शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन (जी) |
| जीएफसी-14X22 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | जर्मनी से आयातित पॉलीयूरेथेन | एनोडाइजिंग उपचार | 10 |
| जीएफसी-20X25 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| जीएफसी-20X30 | 5.0 | 0.1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| जीएफसी-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| जीएफसी-25X34 | 10 | 0.1 | 1 | £)2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| जीएफसी-30X35 | 12.5 | 0.1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| जीएफसी-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| जीएफसी-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| जीएफसी-40X55 | 17 | 0.1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| जीएफसी-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| जीएफसी-55X49 | 45 | 0.1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| जीएफसी-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| जीएफसी-65X80 | 108 | 0.1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| जीएफसी-65X90 | 108 | 0.1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| जीएफसी-80X114 | 145 | 0.1 | 1 | £)2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| जीएफसी-95X126 | 250 | 0.1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
