उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tianniu
प्रमाणन: ISO-9001
मॉडल संख्या: जीडब्ल्यू श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: हवाई जहाज द्वारा समुद्री शिपिंग द्वारा डिब्बों
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी
आपूर्ति की क्षमता: 10000 प्रति माह
नमूना: |

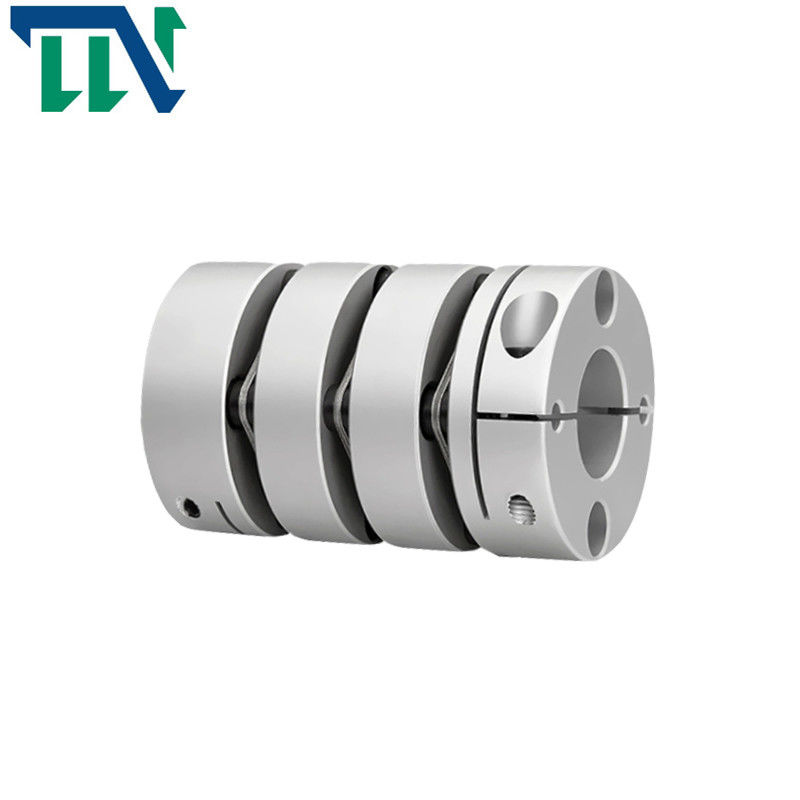

GW सिंगल डायफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डायाफ्राम पेंच युग्मन |
छिद्र का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
नमूना: |
GW सिंगल डायफ्राम सेट स्क्रू कपलिंग |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
संरचना: |
डायाफ्राम पेंच युग्मन |
छिद्र का आकार: |
4-38 मिमी |
गारंटी: |
12 महीने |
बाहरी व्यास: |
16-65 मिमी |
इलास्टोमेर सामग्री: |
PA66 |
सतह का उपचार: |
एनोडिक ऑक्सीकरण उपचार |
उत्पाद सुविधाएँ
> उच्च टोक़ कठोरता, शाफ्ट के रोटेशन को सटीक रूप से नियंत्रित कर सकती है, उच्च परिशुद्धता नियंत्रण कर सकती है
> लंबा डिजाइन रेडियल, कोणीय और अक्षीय विचलन को अधिक प्रभावी ढंग से क्षतिपूर्ति कर सकता है
> सर्वो और स्टेपिंग मोटर के लिए डिज़ाइन किया गया
> शाफ्ट और आस्तीन कनेक्शन के बीच कोई अंतर नहीं, सकारात्मक और नकारात्मक रोटेशन के लिए सामान्य
> कम जड़ता, उच्च गति संचालन के लिए उपयुक्त
> डायाफ्राम उत्कृष्ट थकान प्रतिरोध के साथ स्प्रिंग स्टील से बना है
> क्लैंपिंग स्क्रू की बन्धन विधि
गियर युग्मन की तुलना में, डायाफ्राम युग्मन में कोई सापेक्ष स्लाइडिंग नहीं होती है, स्नेहन, सीलिंग, शोर की आवश्यकता नहीं होती है, मूल रूप से रखरखाव की आवश्यकता नहीं होती है, निर्माण करना आसान होता है, और आंशिक रूप से गियर युग्मन को प्रतिस्थापित कर सकता है।दुनिया के औद्योगिक देशों में डायाफ्राम कपलिंग का व्यापक रूप से उपयोग किया गया है।मेरे देश में, मशीनरी उद्योग मानकों को नए उद्योग मानकों के लिए तैयार और संशोधित किया गया है: JB/T 9147-1999 (ZB/T J19022-90 की जगह) टॉर्क के बीच युग्मन संबंध।
डायाफ्राम युग्मन उच्च तापमान, उच्च गति और संक्षारक माध्यम काम करने की स्थिति, जैसे पानी पंप (विशेष रूप से उच्च शक्ति, रासायनिक पंप), प्रशंसकों, कंप्रेसर, हाइड्रोलिक मशीनरी, पेट्रोलियम मशीनरी, प्रिंटिंग मशीनरी, कपड़ा मशीनरी, रसायन में ट्रांसमिशन शाफ्टिंग के लिए उपयुक्त है। मशीनरी, खनन मशीनरी, धातुकर्म मशीनरी, विमानन (हेलीकॉप्टर), नौसेना हाई-स्पीड पावर ट्रांसमिशन सिस्टम, स्टीम टर्बाइन, पिस्टन पावर मैकेनिकल ट्रांसमिशन सिस्टम, क्रॉलर वाहन, और जनरेटर सेट हाई-स्पीड, हाई-पावर मैकेनिकल ट्रांसमिशन सिस्टम, गतिशील संतुलन के माध्यम से बाद में हाई-स्पीड ट्रांसमिशन शाफ्टिंग के लिए आवेदन करना अधिक सामान्य हो गया है।
उत्पाद पैरामीटर
| मॉडल पैरामीटर | सामान्य बोर व्यास d1,d2 | डी | ली | वामो | एल.पी. | डी3 | एस | एफ | एम | कस पेंच टोक़ |
| (एनएम) | ||||||||||
| जीडब्ल्यू-19X34 | 3,4,5,6,6.35,7,8 | 19 | 34 | 9.1 | 5.2 | 9 | 1.8 | 3.3 | एम2.5 | 1 |
| GW-26X44.5 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 44.5 | 11.65 | 6.5 | 12.5 | 2.6 | 3.9 | एम3 | 1.5 |
| जीडब्ल्यू-32X54 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 54 | 12.25 | 9.5 | 15 | 3.5 | 3.85 | एम3 | 1.5 |
| जीडब्ल्यू-34X58 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 58 | 14.25 | 9.5 | 16 | 3.5 | 4.85 | एम 4 | 2.5 |
| जीडब्ल्यू-39X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65.5 | 14.9 | 11.2 | 19.3 | 4.5 | 5 | एम 4 | 2.5 |
| GW-44X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 65.5 | 14.9 | 11.2 | 22.5 | 4.5 | 5 | एम 4 | 2.5 |
| जीडब्ल्यू-50X80 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 80 | 20.6 | 12.2 | 23 | 4.8 | 6 | एम5 | 7 |
| जीडब्ल्यू-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | एम5 | 7 |
| जीडब्ल्यू-68X97 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 97 | 23.35 | 15.7 | 38.3 | 6.3 | 7.7 | एम6 | 12 |
| जीडब्ल्यू-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | 45.5 | 8 | 9.7 | एम8 | 20 |
| मॉडल पैरामीटर | मूल्यांकन टोक़ | स्वीकार्य विलक्षणता | स्वीकार्य विक्षेपण कोण | स्वीकार्य अक्षीय विचलन | अधिकतम गति | स्थैतिक मरोड़ कठोरता | निष्क्रियता के पल | शाफ्ट आस्तीन की सामग्री | छर्रे की सामग्री | सतह का उपचार | वजन |
| (एनएम)* | (मिमी)* | (डिग्री)* | (मिमी)* | आरपीएम | (एनएम/रेड) | (किलोग्राम एम2) | (जी) | ||||
| जीडब्ल्यू-19X34 | 1 | 0.12 | 2 | ±0.2 | 10000 | 140 | 1.1x10-6 | उच्च शक्ति एल्यूमीनियम मिश्र धातु | SUS304स्प्रिंग स्टील | एनोडाइजिंग उपचार | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | ± 0.33 | 10000 | 680 | 3.6x10-6 | 45 | |||
| जीडब्ल्यू-32X54 | 2 | 0.17 | 2 | ± 0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| जीडब्ल्यू-34X58 | 3 | 0.17 | 2 | ±0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| जीडब्ल्यू-39X65.5 | 6 | 0.22 | 2 | ±0.5 | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | ±0.6 | 10000 | 2700 | 4.5x10-5 | 189 | |||
| जीडब्ल्यू-50X80 | 18 | 0.1 | 2 | ±0.65 | 10000 | 4500 | 4.5x10-5 | 335 | |||
| जीडब्ल्यू-56X83 | 25 | 0.27 | 2 | ±0.8 | 10000 | 7900 | 1.9x10-4 | 413 | |||
| जीडब्ल्यू-68X97 | 60 | 0.31 | 2 | ±0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| जीडब्ल्यू-82X128 | 100 | 0.55 | 2 | ±0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
